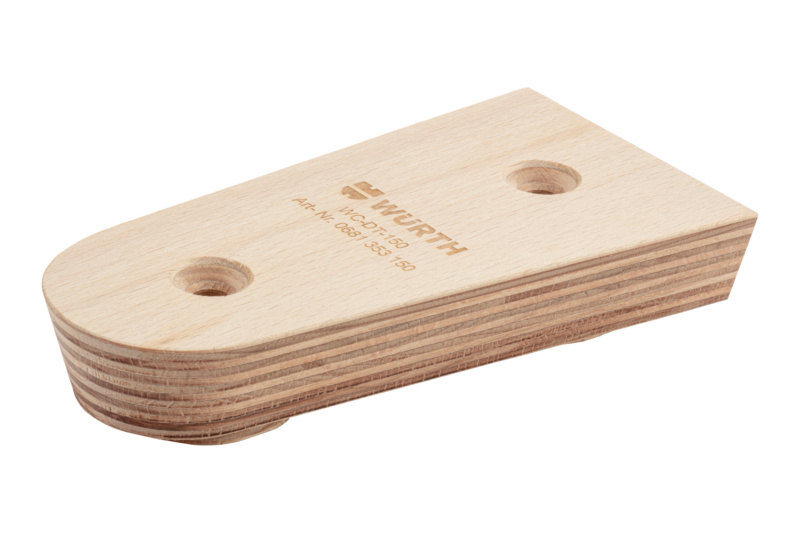

WOOD CONNECTOR WC-DT HOVERB-(WC-DT)-150X68X25

Kraftvolle passgenaue Verbindung der Elemente durch eine konische Schwalbenschwanzausbildung des Verbinders Hohe Werksvorfertigung durch einfache CAD-Planung und maschinellen Abbund Einfache und schnelle Fixierung der Verbinder mit zwei ASSY 4 PII CSMP Schrauben des Durchmesser 8 mm mit den Längen 70, 80, 90 oder 110 mm Fehlerfreie Montage bzw. richtige Ausrichtung des Verbinders durch die Einsetzung des Verbinders in vorgefertigten Lochbohrungen mit unterschiedlichen Lochgrößen 50% schnellere Montagezeit im Vergleich zu herkömmlichen Metallverbindern durch einfachste Vormontage, großes anfängliche Montagespiel beim Einfahren in die Frästaschen und dem Entfallen von Wandabstützungen Keine Investitionskosten aufgrund der Verwendung von Standardfräsern Ressourcenschonend aus Buchenfurnierschichtholz gefertigt Feuchtebeständig durch hochwertige Verleimung und aufgebrachten Oberflächenschutz

Anleitung:

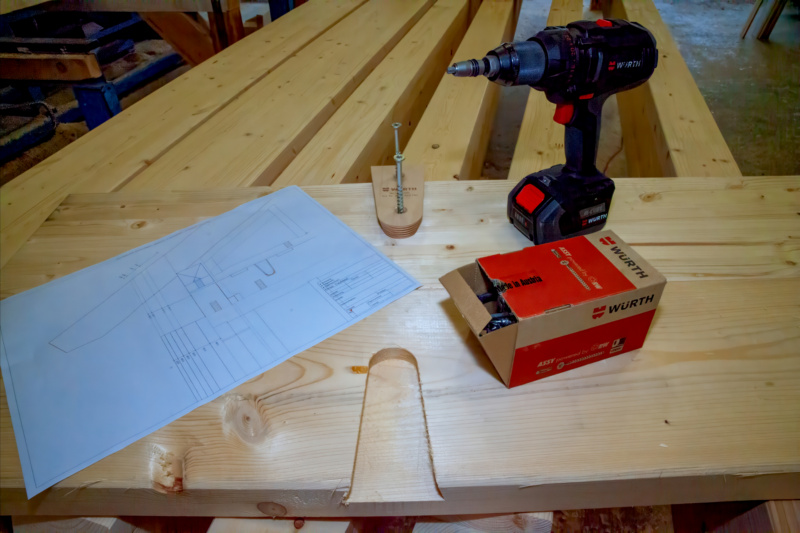

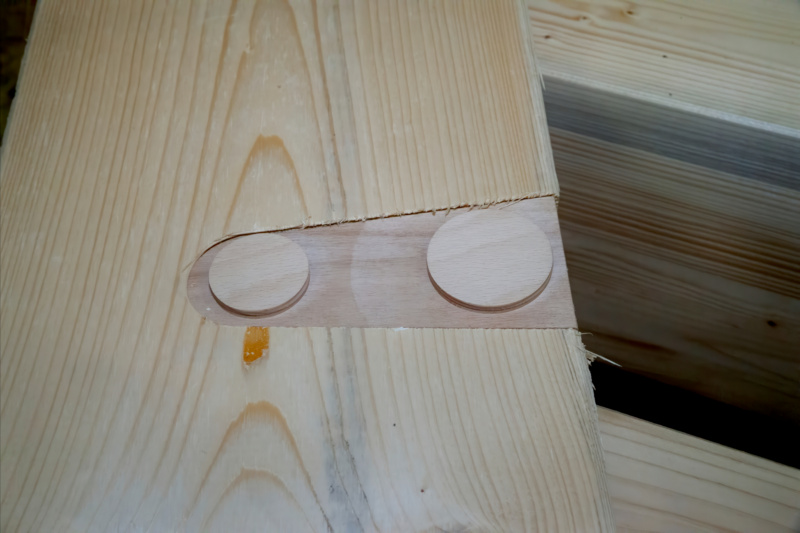

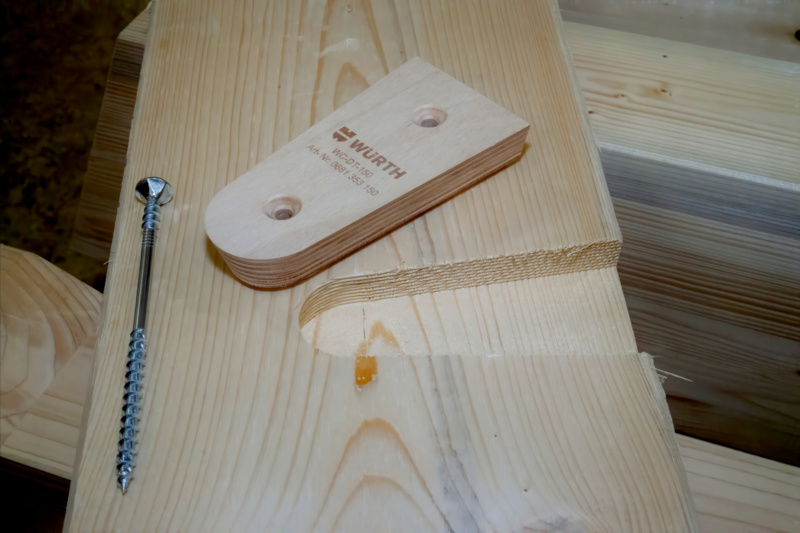

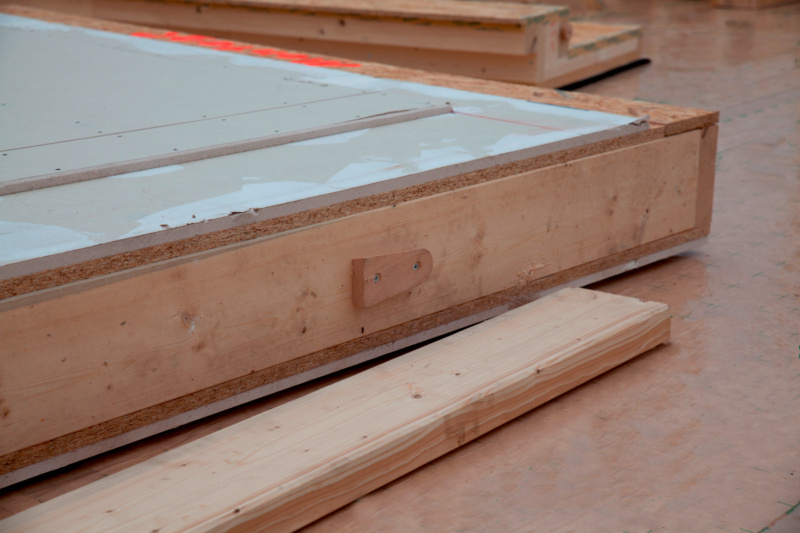

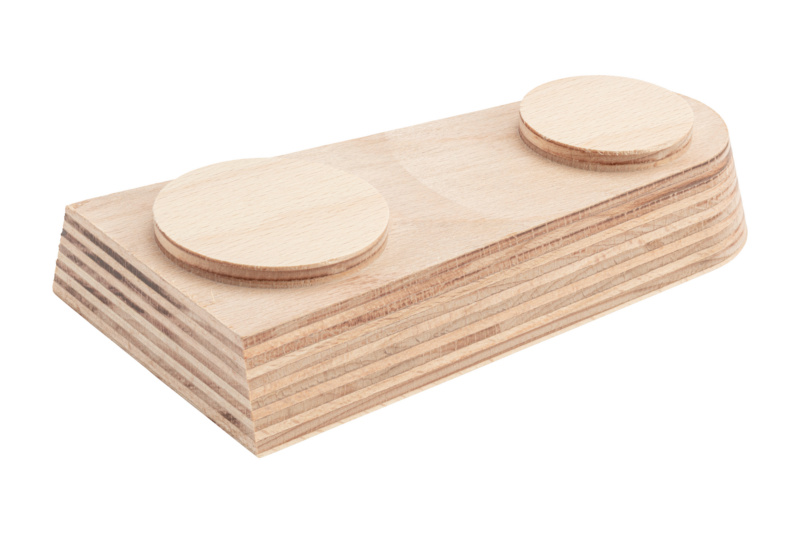

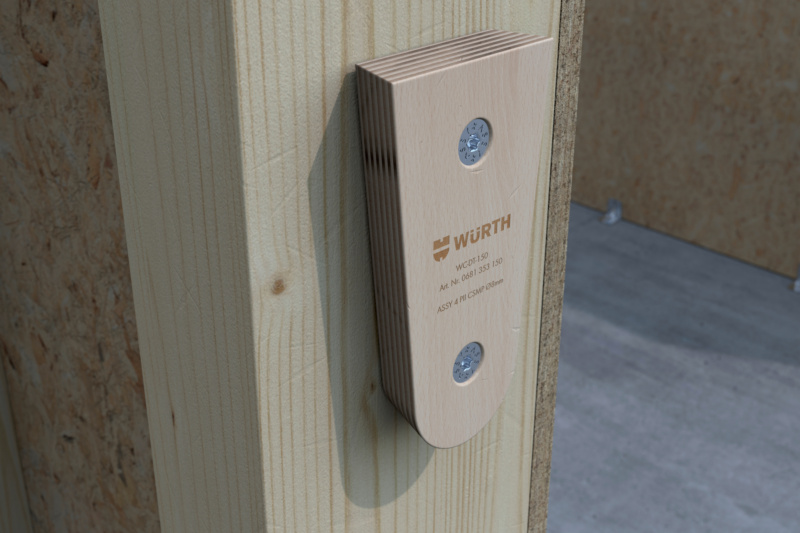

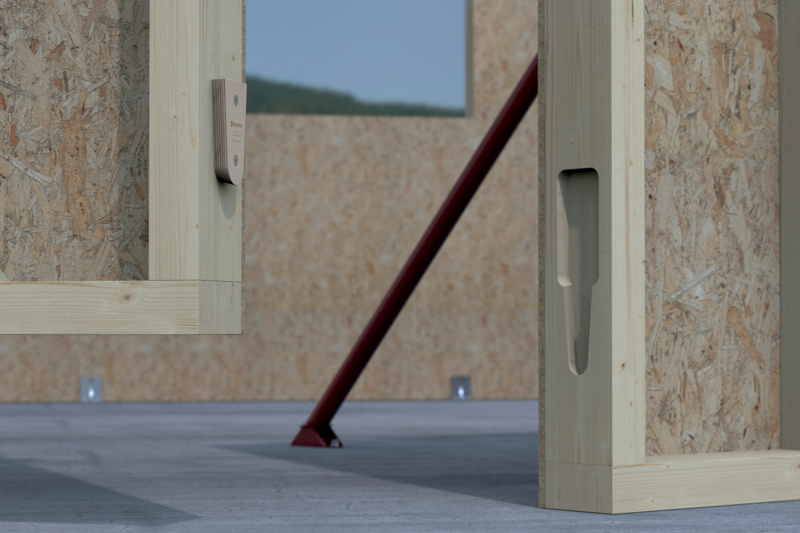

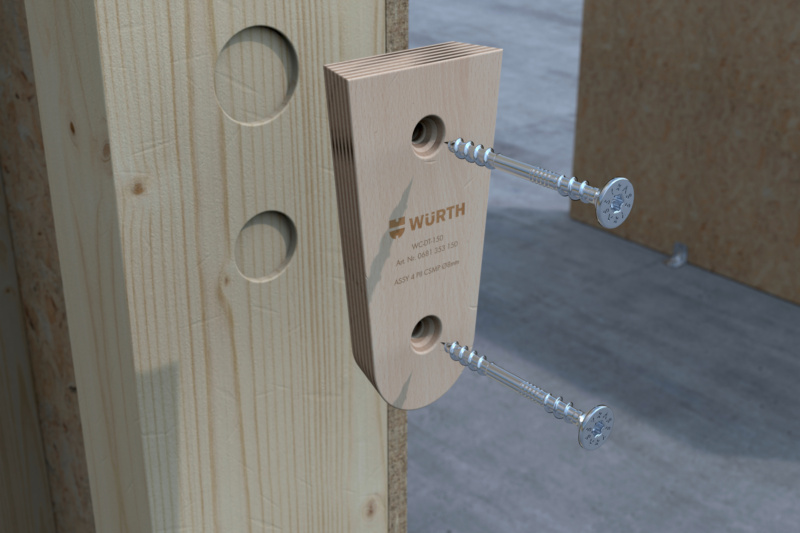

Der Holzverbinder WC-DT (dovetail) ist ein konisch zulaufender keilförmiger Verbinder, der in unterschiedlich große Zapfenlöcher eingesetzt und mit zwei ASSY 4 PII CSMP ∅ 8 mm verschraubt wird. Die Positionierung des WC-DT Verbinders und der Einhängetaschen erfolgt während der CAD Planung der Elemente. Der auf die Holzelemente montierte Holzverbinder WC-DT wird in die sich verjüngende Tasche eingehängt, welche sich im anzuschließenden Bauteil befindet. Eine Verbindung der beiden Holzelemente erfolgt während des Absenkens der Holzbauelemente über eine Verkeilung des Holzverbinders WC-DT in der gefrästen Tasche.

Anwendungsgebiet:

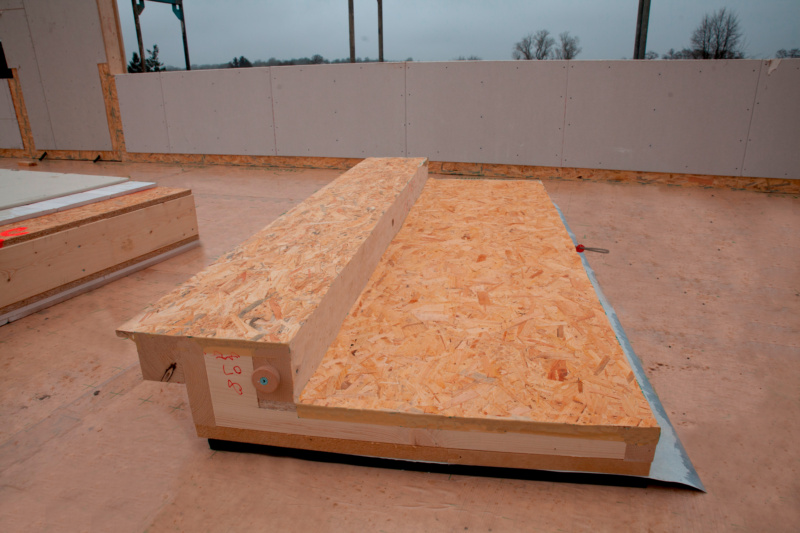

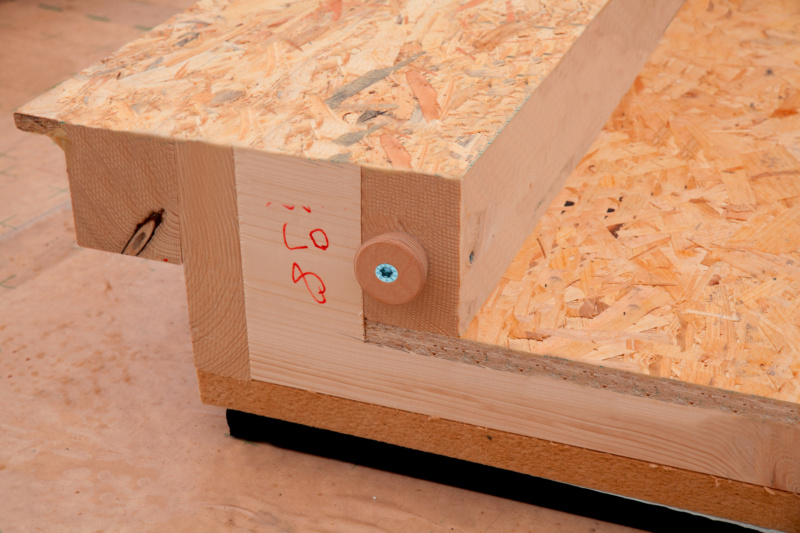

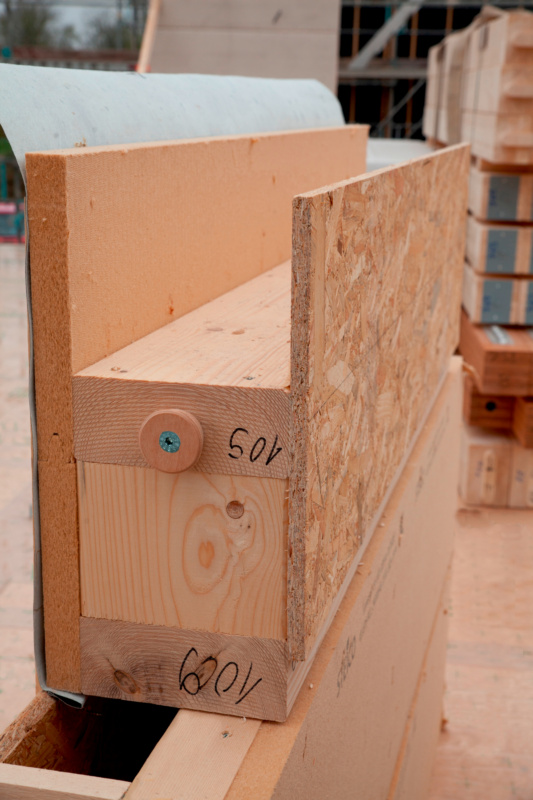

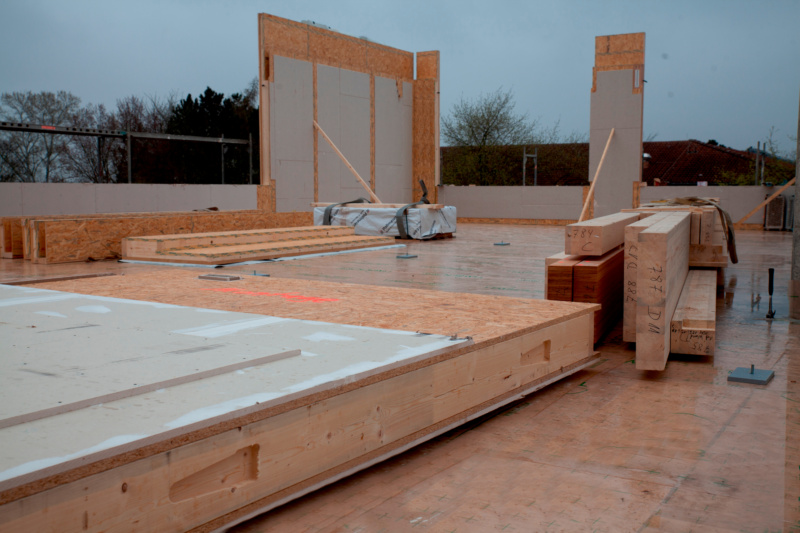

Konstruktiver Verbinder zur schnellen Montage von vorgefertigten Wand-, Decken- und Dachelemente aus Vollholz oder CLT Nutzungsklasse 1 und 2

Hinweis:

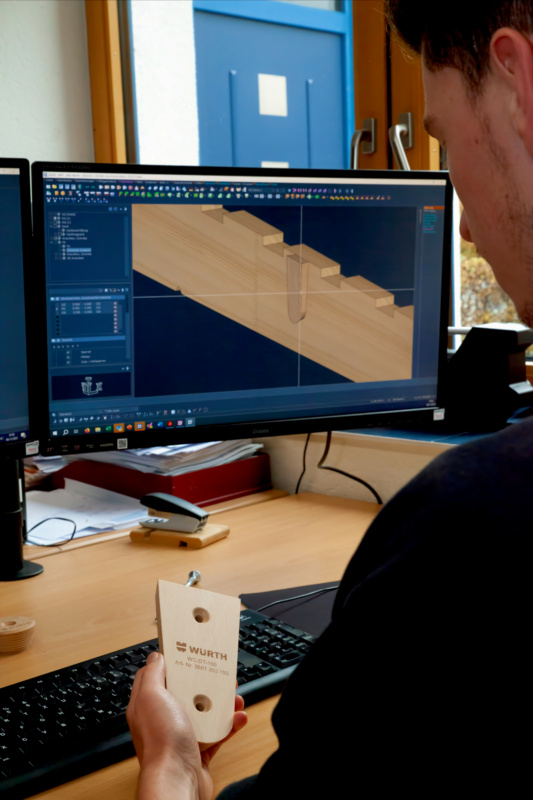

CAD-Modelle stehen bei verschiedenen CAD Abbundsoftwareanbietern oder in der CAD Datenbank von Würth als Download zur Verfügung Nicht verbaute Verbinder sollten zur Vermeidung einer Dimensionsveränderung durch Feuchtigkeitsaufnahme trocken gelagert werden

- Inhalt: 60 Stück

Title: WOOD CONNECTOR WC-DT HOVERB-(WC-DT)-150X68X25

Condition: New

Article number: 0681353150961 60

EAN: 4099618352461

Packaging Unit: Paket(e)

Packaging Content: 60 Stk.

Manufacturer: Würth

Manufacturer-Number: 0681353150961 60

Short description: WOOD CONNECTOR WC-DT - Konstruktiver Schwalbenschwanzverbinder aus Buchenfurnierschichtholz für die Montage von Vollholz oder CLT-Elemente im Wand-, Dach- und Deckenbereich.

VAT: 19%

Category: Holzverbindungen

579443766.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/579443766.pdf
