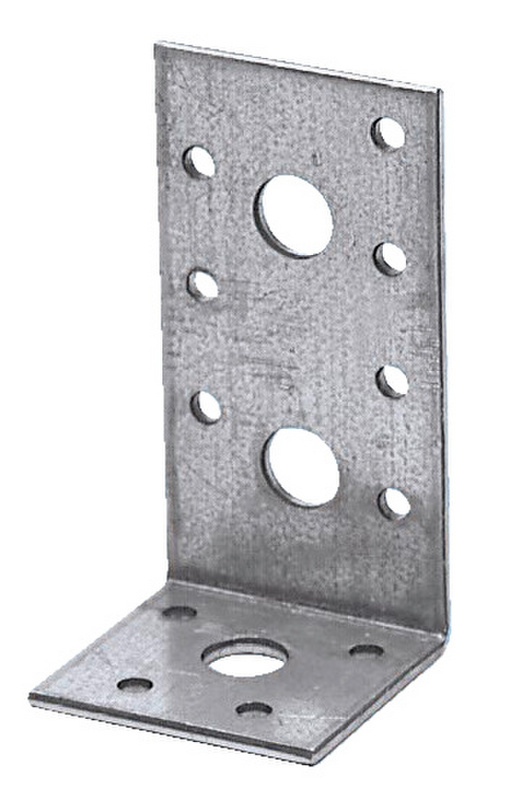

Winkelverbinder Typ HS 90x48x48 für hochwertige tragende Holz/Holz Anschlüsse

Stabile Ausführung und vielseitig verwendbar. Beidseitig feuerverzinkte Bleche (DX51D + Z275 (ca. 20µm)) in 3 mm Stärke gemäß EN 10327:2004. Verwendung in der Nutzungsklasse 1 und 2 gemäß EN 1995:2013.

Anleitung:
Geeignete Verbindungsmittel

Kamm-/Rillennagel gemäß EN 14592: 4,0 x 40 mm ASSY 4.0 Kombi gemäß ETA 11/0190: d = 12 mm Bolzen nach Herstellerspezifikation: M12 Ankerbolzen: : d = 12 mm, mit min (NRk; VRk) = 5 kN Dübelempfehlung zur Befestigung an Beton: W-BS; W-FAZ; W-VIZ; WIT-VM 250; WIT-UH 300

Anwendungsgebiet:

Tragende Verbindungen von Holzträgern an Holz wie beispielsweise Balken an Balken, Pfette an Balken.

Hinweis:

Die Kamm- /Rillennägel sollten so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu. Der Bolzen/ Schraubendurchmesser/ Dübel darf maximal 2mm kleiner als der Durchmesser des Loches sein. Es sind die jeweiligen Randbedingungen der jeweiligen Dübelzulassung zu beachten. Lasttabellen und ausführliche Verarbeitungshinweise finden Sie unter der Service Seite www.wuerth.de/holzverbinder.

- Inhalt: 50 Stück

Bezeichnung: Winkelverbinder Typ HS 90x48x48 für hochwertige tragende Holz/Holz Anschlüsse

Artikelnummer: 068104848 090 50

Hersteller: Würth

Hersteller-Nummer: 068104848 090 50

Kurzbeschreibung: Winkelverbinder Typ HS - für hochwertige tragende Holz/Holz Anschlüsse - Die massive 3-mm-Ausführung im Holzbau ermöglicht eine universelle Einsetzbarkeit, wobei bei größeren Lastabtragungen die Varianten mit Sicke empfohlen werden.

USt.: 19%

Einheit: Stk.

Kategorie: Holzverbindungen

EAN: 4024835585828

32238102.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/32238102.pdf
