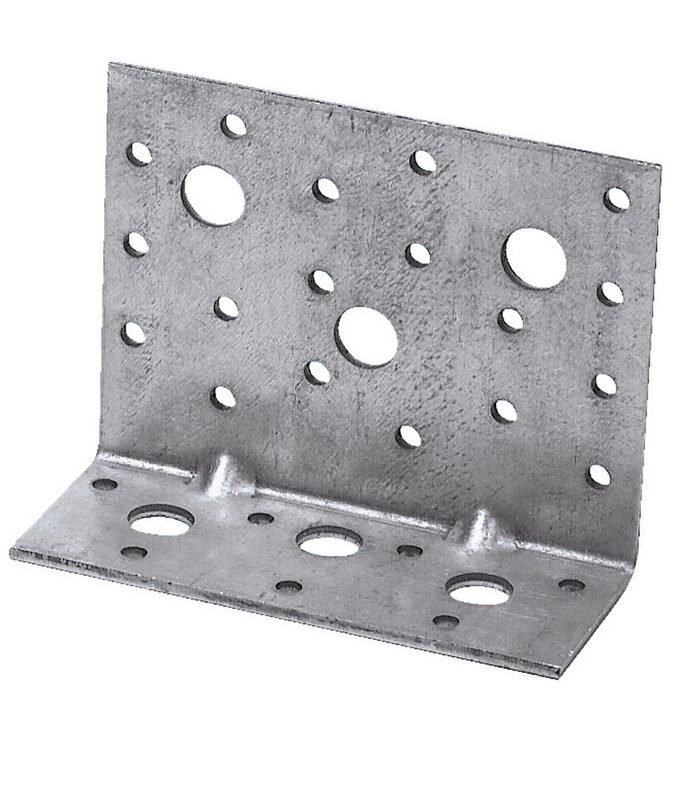

Stabile Ausführung und vielseitig verwendbar
Beidseitig feuerverzinkte Bleche (DX51D + Z275 (ca. 20µm)) in 3 mm Stärke gemäß EN 10327:2004
Verwendung in der Nutzungsklasse 1 und 2 gemäß EN 1995:2013
Anleitung: Geeignete Verbindungsmittel:
Kamm-/Rillennagel gemäß EN 14592: 4,0 x 40 mm
ASSY 3.0 Kombi gemäß ETA 11/0190: d = 12 mm
Bolzen nach Herstellerspezifikation: M12
Ankerbolzen: : d = 12 mm, mit min (NRk; VRk) = 5 kN
Dübelempfehlung zur Befestigung an Beton: W-BS; W-FAZ; W-VIZ; WIT-VM 250; WIT-UH 300
Anwendungsgebiet: Tragende Verbindungen von Holzträgern an Holz oder Beton wie beispielsweise Balken an Balken, Pfette an Balken, Balken auf Betonuntergründen.
Hinweis: Die Kamm- /Rillennägel sollten so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu.
Der Bolzen/ Schraubendurchmesser/ Dübel darf maximal 2mm kleiner als der Durchmesser des Loches sein.
Es sind die jeweiligen Randbedingungen der jeweiligen Dübelzulassung zu beachten.
Erhältliche Arbeitsunterlagen:
Lasttabellen und ausführliche Verarbeitungshinweise finden Sie unter der Service Seite www.wuerth.de/holzverbinder.
- Inhalt: 25 Stück
