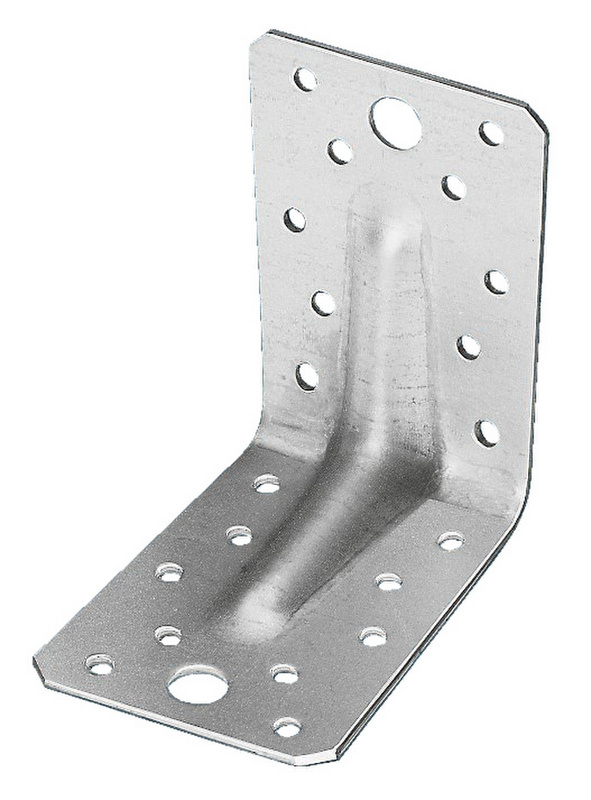

Winkelverbinder Typ A 90x90x65x2,5mm mit Steg

Beidseitig feuerverzinkte Bleche (DX51D + Z275 (ca. 20µm)) gemäß EN 10327:2004 Verwendung in der Nutzungsklasse 1 und 2 gemäß EN 1995:2013

Anleitung:
Geeignete Verbindungsmittel:

Kamm-/Rillennagel gemäß EN 14592: 4,0 x 40 mm ASSY 4.0 Kombi gemäß ETA 11/0190: d = 12 mm Bolzen und Metallanker nach Herstellerspezifikation: d = 12 mm

Anwendungsgebiet:

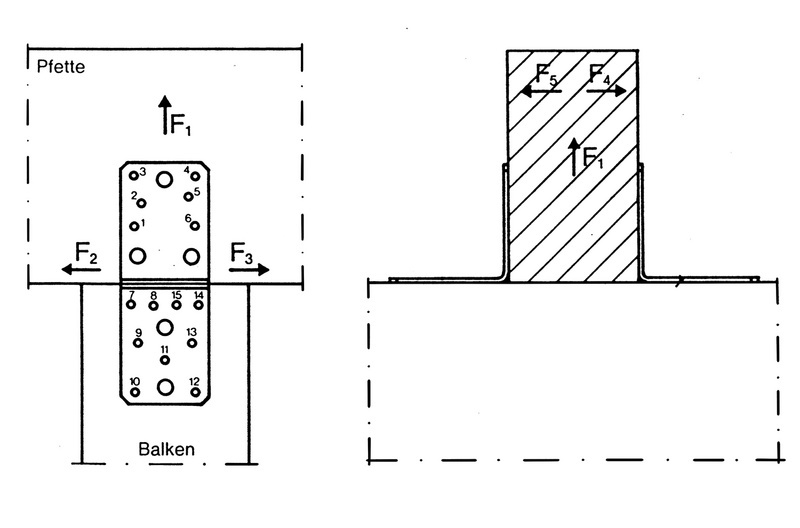

Tragende Verbindungen von Holzträgern an Holz wie beispielsweise Balken an Balken, Pfette an Balken.

Hinweis:

Die Querzugbeanspruchung der angeschlossenen Hölzer ist zu beachten und ggf. nachzuweisen. Eine Querzugverstärkung kann mit Hilfe von ASSY plus VG Vollgewindeschrauben durchgeführt werden.

Der Bolzen/ Schraubendurchmesser / Metallanker darf maximal 2 mm kleiner als der Durchmesser des Loches sein.

Es sind die zulässigen Rand- und Achsabstände der Verbindungsmittel zu beachten.

Lasttabellen und ausführliche Verarbeitungshinweise finden Sie unter der Service Seite www.wuerth.de/holzverbinder

- Inhalt: 50 Stück

Title: Winkelverbinder Typ A 90x90x65x2,5mm mit Steg

Articel number: 0681090965061 50

Manufacturer: Würth

Manufacturer-Number: 0681090965061 50

Short description: Winkelverbinder Typ A - mit Steg - Ideal für anspruchsvolle tragende Holz/Holz- und Holz/Beton-Verbindungen im Holzbau geeignet und findet universellen Einsatz bei Standardanschlüssen, wie beispielsweise bei sich kreuzenden Hölzern

VAT: 19%

Unit: Stk.

Category: Holzverbindungen

EAN: 4011231560542

56192452.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/56192452.pdf
