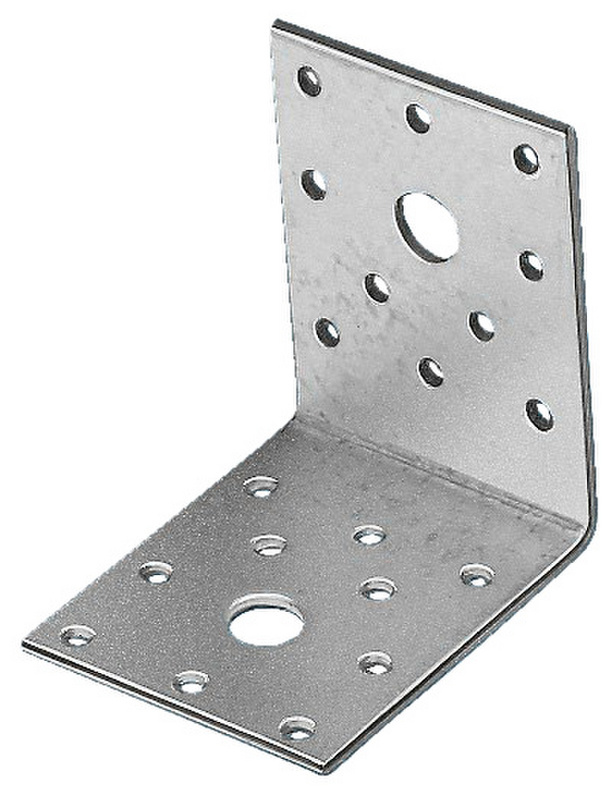

Winkelverbinder Typ A 70x70x55x2,5mm

Beidseitig feuerverzinkte Bleche (DX51D + Z275 (ca. 20µm)) gemäß EN 10327:2004 Verwendung in der Nutzungsklasse 1 und 2 gemäß EN 1995:2013

Anleitung:
Geeignete Verbindungsmittel:

Kamm-/Rillennagel gemäß EN 14592: 4,0 x 40 mm ASSY 3.0 Kombi oder ASSY plus VG Kombi gemäß ETA 11/0190: d = 10, 12 mm Bolzen und Metallanker nach Herstellerspezifikation: d = 10, 12 mm

Anwendungsgebiet:

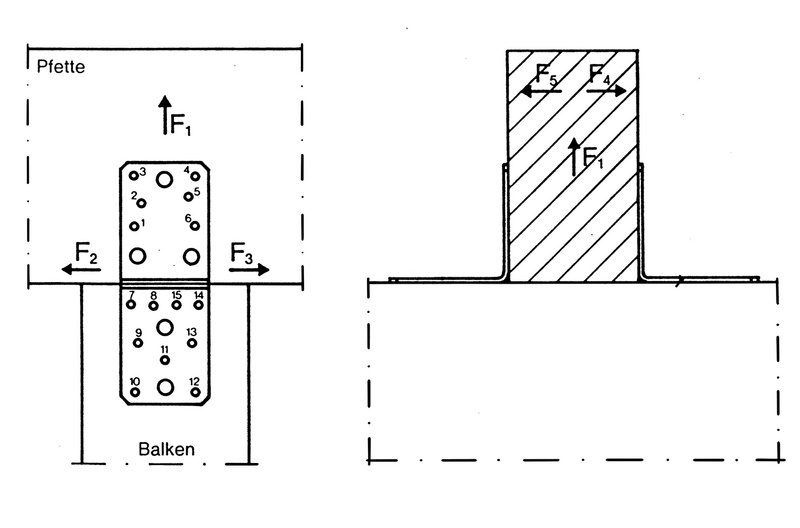

Tragende Verbindungen von Holzträgern an Holz (ETA-09/216) wie beispielsweise Balken an Balken, Pfette an Balken.

Hinweis:

Die Querzugbeanspruchung der angeschlossenen Hölzer ist zu beachten und ggf. nachzuweisen. Eine Querzugverstärkung kann mit Hilfe von ASSY plus VG Vollgewindeschrauben durchgeführt werden.

Der Bolzen/ Schraubendurchmesser/Metallanker darf maximal 2 mm kleiner als der Durchmesser des Loches sein.

Erhältliche Arbeitsunterlagen:

Lasttabellen und ausführliche Verarbeitungshinweise finden Sie unter der Service Seite www.wuerth.de/holzverbinder.

- Inhalt: 50 Stück

Bezeichnung: Winkelverbinder Typ A 70x70x55x2,5mm

Artikelnummer: 0681070055061 50

Hersteller: Würth

Hersteller-Nummer: 0681070055061 50

Kurzbeschreibung: Winkelverbinder Typ A - Der Winkelverbinder A ohne Steg ist ideal für hochwertige tragende Holz/Holz und Anschlüsse im Holzbau. Er ist universell einsetzbar bei Standardanschlüssen wie z.B. sich kreuzenden Hölzern.

USt.: 19%

Einheit: Paket

Kategorie: Holzverbindungen

EAN: 4024835118026
