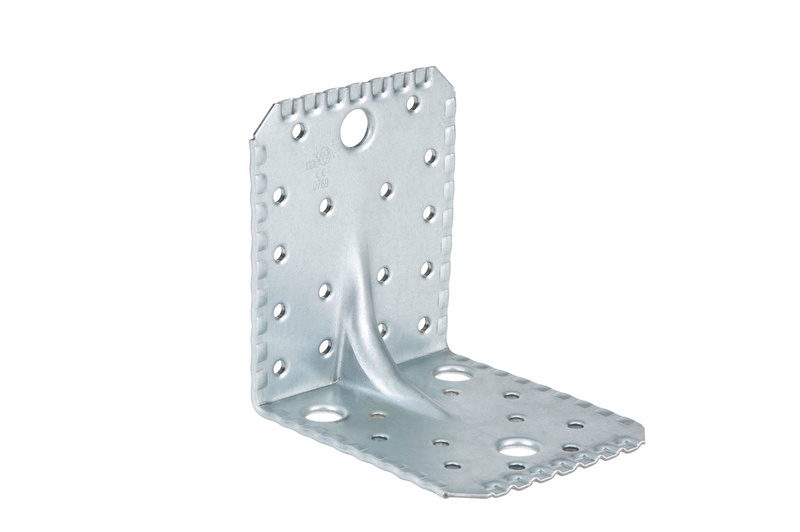

Höhere Tragfähigkeiten im Vergleich zu Standardwinkeln mit größerer Blechstärke durch aussteifende Randprägung
Umwelt- und ressourcenschonend durch hohe Materialersparnis
Anleitung: Für passgenaues Setzen des Nagels ist die Verwendung von Tiefenanschlägen oder von Druckluftverminderen bei den Nagelgeräten zu empfehlen.
Anwendungsgebiet: Verwendung in der Nutzungsklasse 1 und 2 gemäß EN 1995:2013
Tragende Verbindungen von Holzträgern an Holz
Beispielsweise Balken an Balken, Pfette an Balken, Schwelle an Stiel, Riegel an Stütze
Verbindet Holzbauteile bestehend aus:
Vollholz (C14-C40), Duo- und Triobalken, Brettschichtholz (GL24-GL36), Brettsperrholz, Furnierschichtholz, Sperrholz, Furnierstreifenholz (PSL) und Spanstreifenholz (LSL)
Hinweis: Die Winkelverbinder Typ A 1,5 mm können voll ausgenagelt oder mit einer Teilausnagelung befestigt werden. Das Nagel- bzw. Verschraubungsbild für Teil- oder Vollausnagelung muss den Angaben der ETA-08/0183 entsprechen
Geeignete Verbindungsmittel:
Kamm-/Rillennagel gemäß EN 14592: 4,0 x 40 mm oder 4,0 x 60 mm
ASSY 3.0 Kombi gemäß ETA 11/0190: d = 10 mm oder 12 mm
Für die Randabstände der Verbindungsmittel parallel und senkrecht zur Faser sind, soweit nicht anders angegeben, die Regeln nach EN1995-1-1, Abs.8.3.1.2, Tabelle 8.2. anzuwenden
Die Querzugbeanspruchung der angeschlossenen Hölzer ist zu beachten und ggf. nachzuweisen. Eine Querzugverstärkung kann mit Hilfe von ASSY plus VG Vollgewindeschrauben durchgeführt werden.
- Inhalt: 25 Stück
