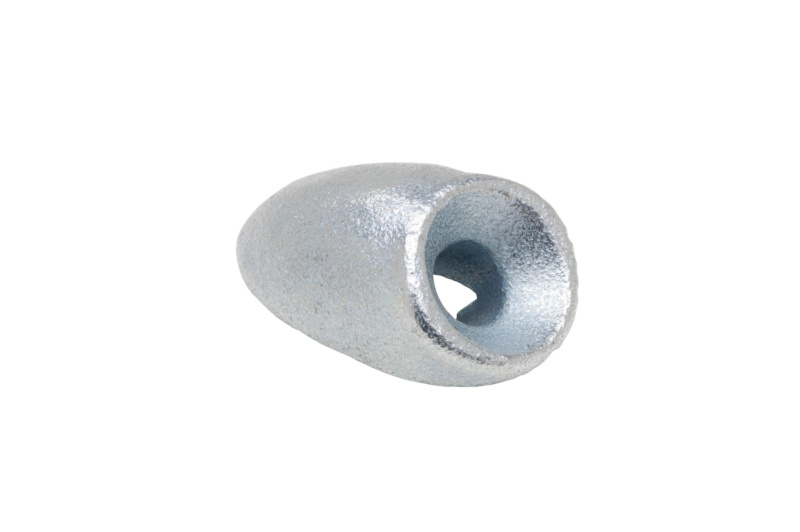

Winkelscheibe 45° Langloch WNKLSHB-SE-45GRD-GUSS-(A3K)-8,5X4

Hohe Passgenauigkeit und exakte 45° Vorgabe zur Verschraubung der ASSYplus VG 4 Schrauben Kein Durchziehen des Schraubenkopfes bei der Verwendung von dünnwandigen Metalllaschen Schnelle einfache Montage der Winkelscheibe durch eine einfache Langlochbohrung in der Metallplatte Saubere Verarbeitungsoptik der Schraubverbindung Verwendung in Nutzungsklasse 1 und 2

Anleitung:

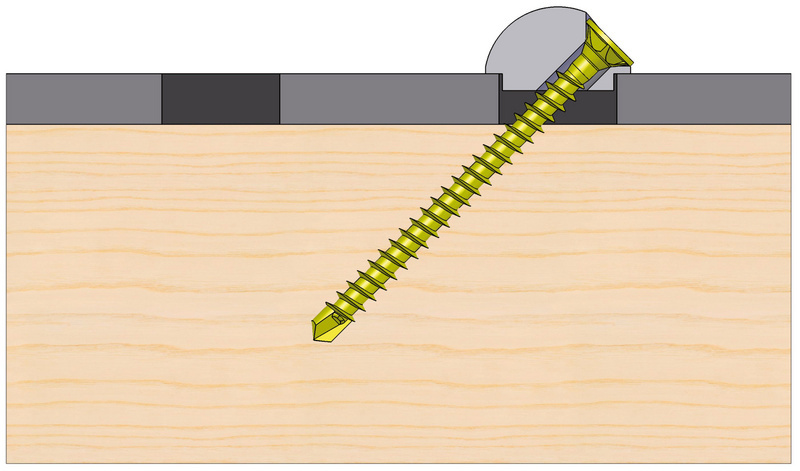

Die Winkelscheibe 45° ist passgenau mit Kontakt am im vorderen Bereich des Fräsloches einzubringen. Zur Vermeidung einer Anhebung der Winkelscheibe bei der Verschraubung mit ASSYplus VG 4 Schrauben ist eine Pilotbohrung in der Tiefe von 4xd zu empfehlen.

Anwendungsgebiet:

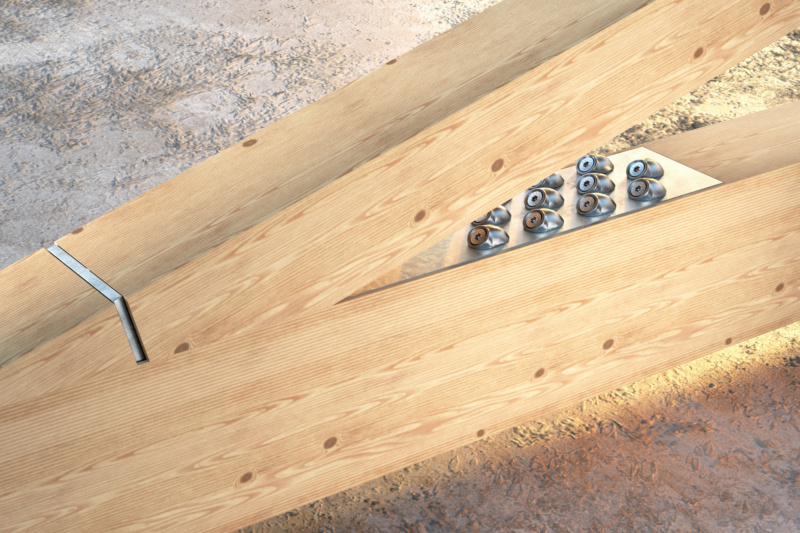

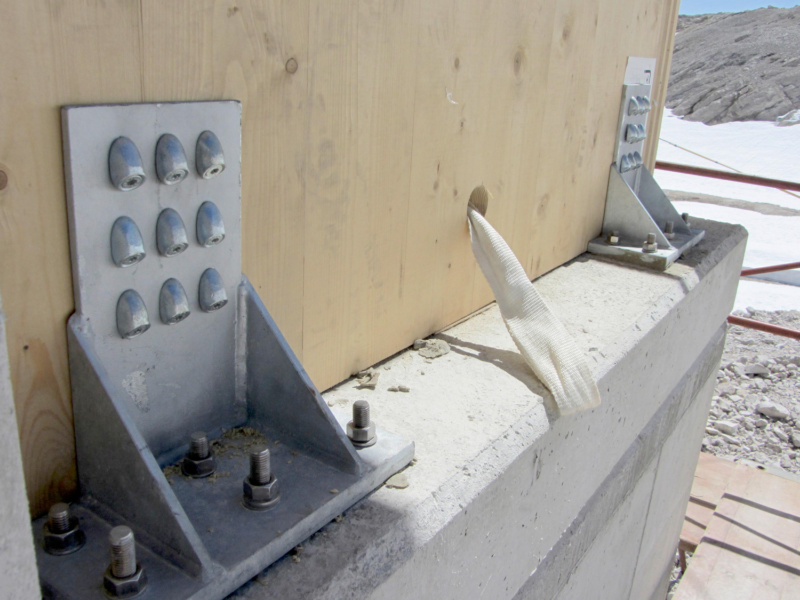

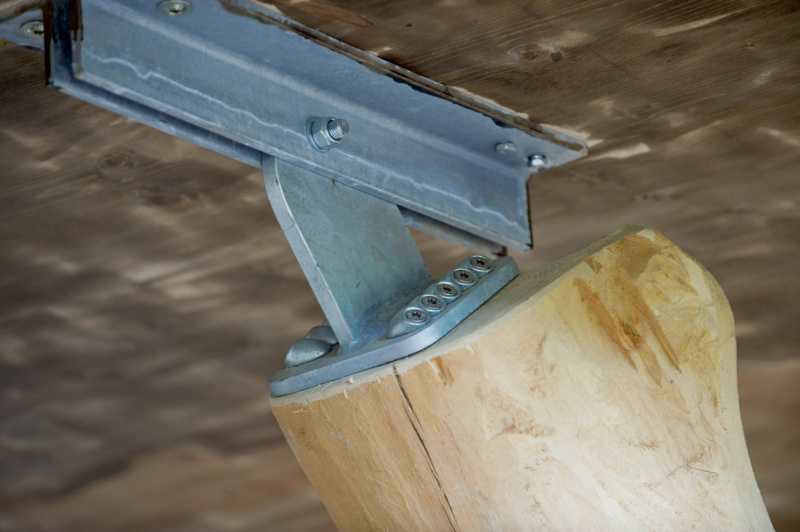

Ideal zur Befestigung von metallenen Zugblechen im Innen- und Feuchtbereich mit ASSY 4 CSMP bzw. ASSY 3.0 oder ASSYplus VG 4 Senkkopfschrauben aus Stahl.

Hinweis:

Zur Erstellung der Metallausfräsungen in der Zuglasche stehen CAD Zeichnungen der notwendigen Lochbohrungen im Downloadbereich zur Verfügung.

- Inhalt: 50 Stück

Title: Winkelscheibe 45° Langloch WNKLSHB-SE-45GRD-GUSS-(A3K)-8,5X4

Condition: New

Article number: 0457700484005 50

EAN: 4050382203823

Packaging Unit: Paket(e)

Packaging Content: 50 Stk.

Manufacturer: Würth

Manufacturer-Number: 0457700484005 50

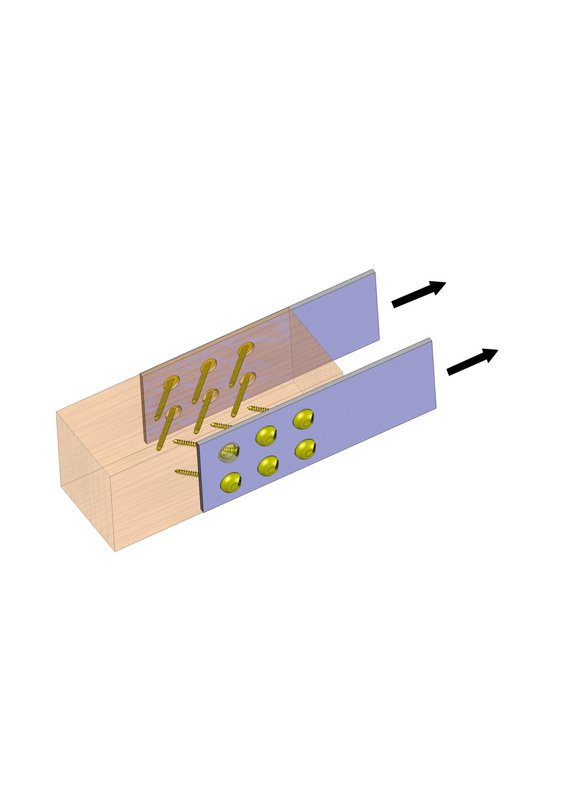

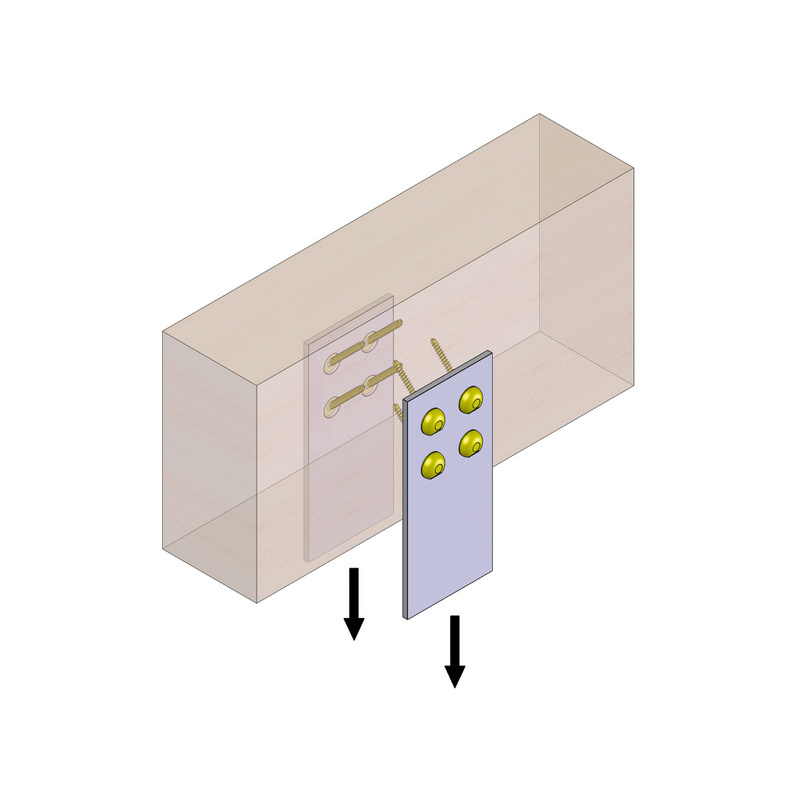

Short description: Winkelscheibe 45° Langloch - Zur optimalen Übertragung von Zugkräften bei Metall Holz-Anschlüssen mit ASSY Senkkopfschrauben

VAT: 19%

Category: Scheiben und Unterlegscheiben

29129488.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/29129488.pdf
