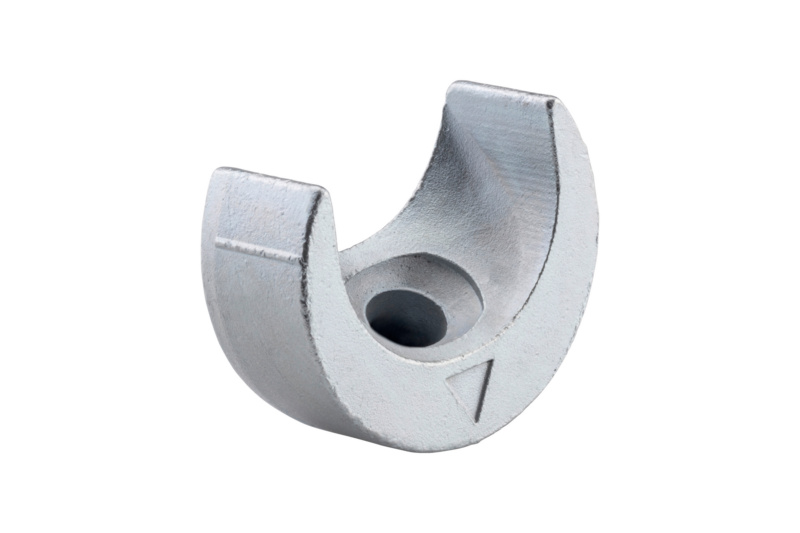

Winkelscheibe 30° CLT d40x16mm für ASSY Schrauben mit Senkkopf

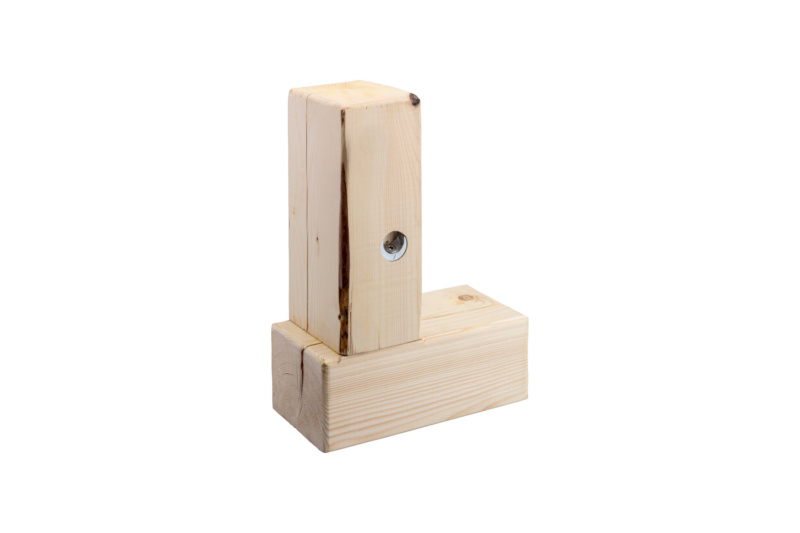

Schnelle einfache Montage der Winkelscheibe 30° CLT durch eine einfache 40 mm Rundlochbohrung während des Elementabbundes in Brettsperrholz (CLT), Furnierschichtholz (LVL) oder Vollholz Erhöhung des Vorfertigungsgrades durch werkseitige Vormontage. Eine leichte Presspassung der Winkelscheibe 30° CLT im Bohrloch sorgt für einen festen Sitz während des Transportes Erhöhung der Planungs- und Ausführungssicherheit, da durch vorgegebene werksseitige Positionierungsvorgabe und die 30° Führung der Schraube die statischen Vorgaben einfach sichergestellt werden können Spaltfreier Zusammenzug der Elemente durch die Verwendung von ASSY Teilgewindeschrauben Ø 8 mm mit Senkkopf Stahl blau passiviert (A3K)

Anleitung:

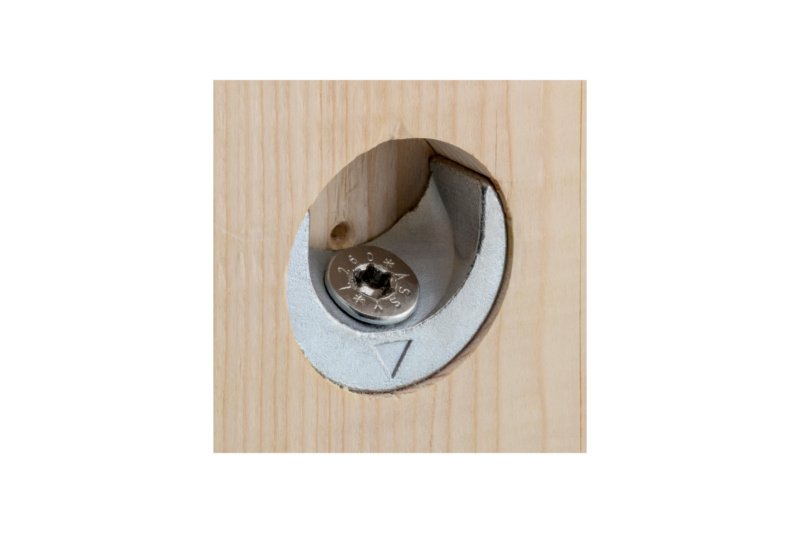

Zur Herstellung der Bohrung und passgenauen Setzung der Winkelscheibe 30° CLT empfehlen wir den Forstnerbohrer plus Durchmesser 40 mm Art.-Nr. 065000140.

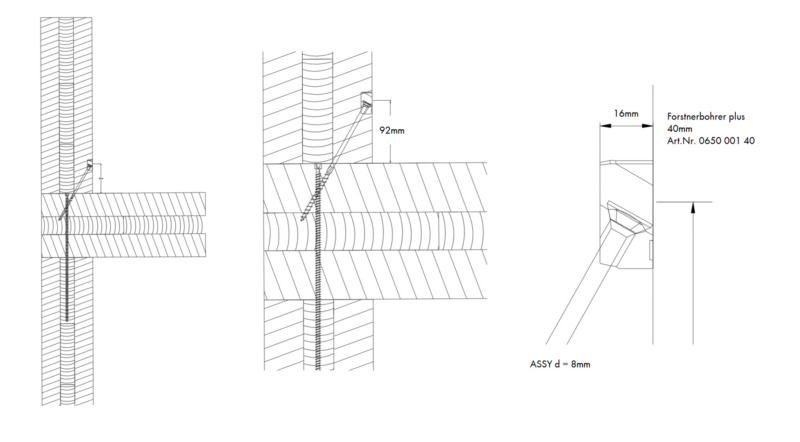

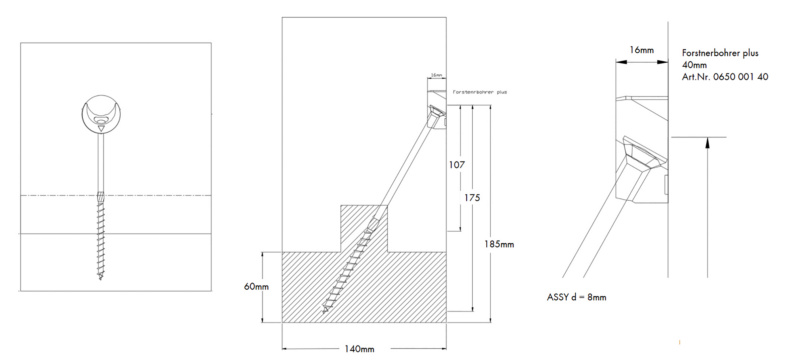

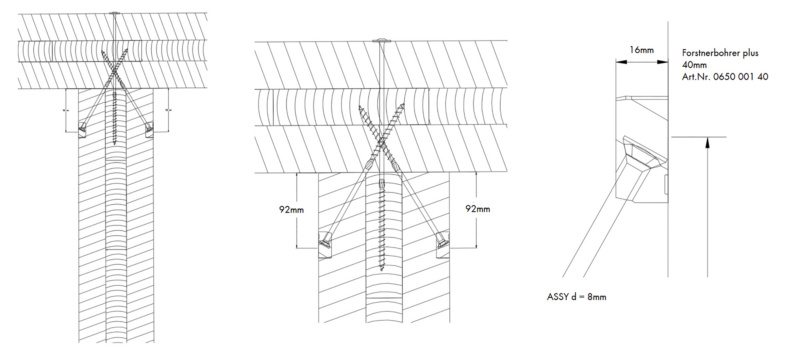

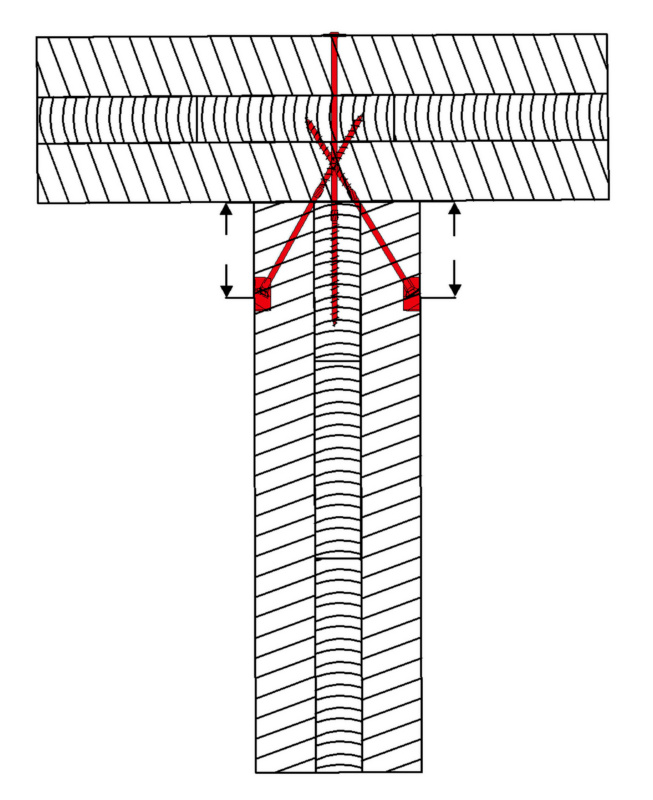

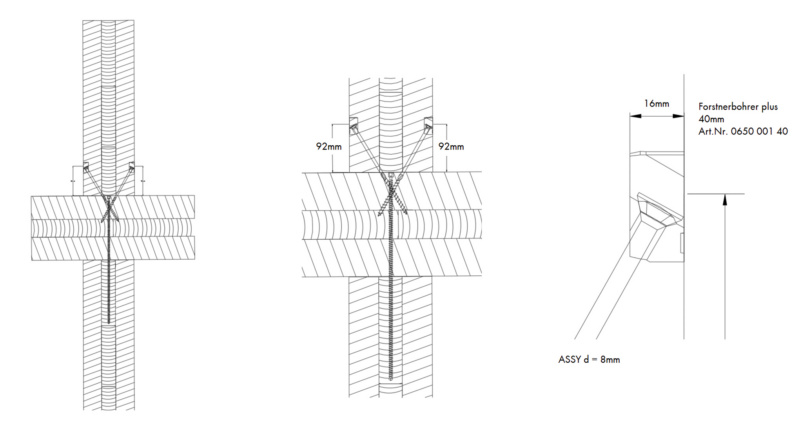

Die Länge der ASSY Teilgewindeschraube Ø 8 mm mit Senkkopf ist in Abhängigkeit von der zu planenden Vorholzlänge so zu wählen das die gesamte Gewindelänge lg im Befestigungsuntergrund positioniert ist. Dies bewirkt einen spaltfreien Zusammenzug der Elemente und maximale Auszugskräfte.

Es sind für die ASSY Schraube die Vorgaben der ETA 11/0190 zu beachten.

Anwendungsgebiet:

Brettsperrholz (CLT), Furnierschichtholz (LVL) oder Massivholz

Verwendung in Nutzungsklasse 1 und 2

- Inhalt: 75 Stück

Title: Winkelscheibe 30° CLT d40x16mm für ASSY Schrauben mit Senkkopf

Condition: New

Article number: 0457700462005 75

EAN: 4061975571885

Packaging Unit: Paket(e)

Packaging Content: 75 Stk.

Manufacturer: Würth

Manufacturer-Number: 0457700462005 75

Short description: Winkelscheibe 30° CLT - für ASSY Schrauben mit Senkkopf - Für die einfache, schnelle, sichere und kraftvolle CLT-CLT Verbindung bei spaltfreier Montage und einer weitgehenden Vorfertigung der Brettsperrholz-Elemente im Herstellwerk

VAT: 19%

Category: Scheiben und Unterlegscheiben

29129316.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/29129316.pdf
