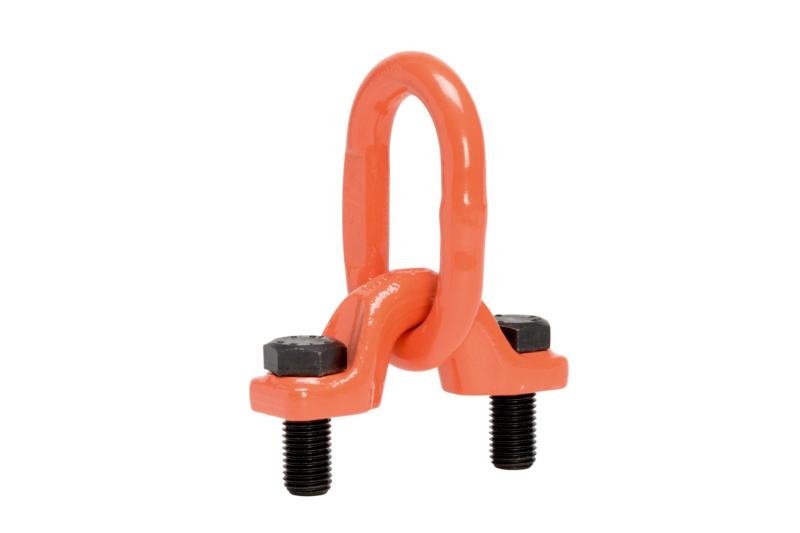

Verankerungsbügel schraubbar VERANK-BGL-M.SHR-10-(10T)-M30

Garantierter Halt ohne Schweißen Sicherheitsfaktor 4 Um 120° verstellbarer Ring Schraube mit Sechskantkopf, schwarz brüniert, Festigkeitsklasse 10.9 gemäß Norm UNI 5739/DIN 933 Schraube, Bügel und Ring zu 100% rissgeprüft Hergestellt aus Stahl mit hoher Festigkeit Mit Epoxidlack lackiert, in RAL 3022 Festigkeitsklasse 10

Hinweis:

Schraube in Lieferumfang enthalten Nur für das Heben von Lasten - nicht von Personen - geeignet Prüfen Sie die Eignung der Festigkeitsklasse des Innengewindes zur Aufnahme des Bügels im Verhältnis zu der zu hebenden Last. Das Material des Innengewindes muss eine Zugfestigkeit aufweisen, die gleich oder größer als die von Stahl S235JR ist (Bezugsbestimmung EN 10025) Prüfen Sie, ob die Auflagefläche des Innengewindes hinsichtlich Ebenheit und Größe geeignet ist Die Tiefe der Gewindebohrung muss mindestens betragen: 1 x D für Stahl 1,25 x D bei Gusseisen 2 x D bei Aluminiumlegierungen 2,5 x D bei Legierungen von Aluminium-Magnesium Die Gewindebohrung muss rechtwinklig zur Auflagefläche verlaufen Zur Installation des Bügels genügt es, die Schraube mit einem Schlüssel festzuziehen, wobei keine Verlängerungen verwendet werden dürfen, da Sie die Schraube mit einem zu hohen Anziehmoment überlasten könnten (nicht die in der Tabelle angegebenen Anziehmomente überschreiten). Gehen Sie zum Ausbau umgekehrter Reihenfolge vor. Der Bügel muss immer zur Zugrichtung ausgerichtet bleiben Der Ring muss sich frei und ohne Hindernisse innerhalb des Bügels drehen Prüfen Sie nach längerem Gebrauch die Festigkeit der Schrauben

- Inhalt: 1 Stück

Bezeichnung: Verankerungsbügel schraubbar VERANK-BGL-M.SHR-10-(10T)-M30

Zustand: Neu

Artikelnummer: 516212730 090 1

EAN: 4054458652300

Verpackungseinheit: Stk.

Hersteller: Würth

Hersteller-Nummer: 516212730 090 1

Kurzbeschreibung: Verankerungsbügel schraubbar - Verankerungsbügel mit Befestigung durch Schraube zum Heben von Lasten

USt.: 19%

Kategorie: Verbindungselemente

37974263.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/37974263.pdf
