Es können Schräganschlüsse im Winkel 15° bis 165° und Neigung von 0° bis 55° ausgeführt werden. Die Verschraubung im Hirnholz ist im 35° Winkel ASSY 5x80 mm Senkkopfschrauben mit Vollgewinde vorzunehmen. Der Einschraubwinkel wird durch die Blechführung vorgegeben.
Hohe Tragkraft bei geringer Einbautiefe (14 mm)
Selbstständige Zentrierung und fugenlose Anpressung durch konische schwalbenschwanzähnliche Geometrie
Hoher möglicher Vorfertigungsgrad in der Werkstatt und leichte, schnelle Baustellenmontage

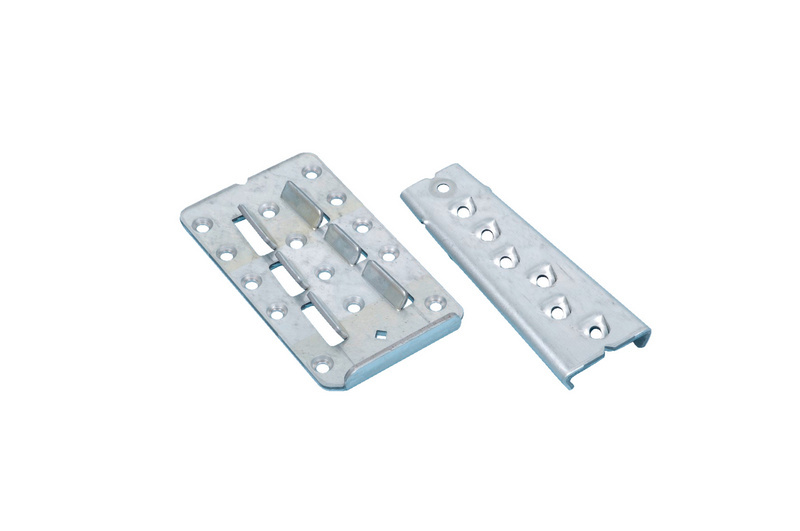

Beidseitig feuerverzinkte Bleche (S250GD + Z275 (ca. 20µm)) der Stärke 3,0 mm gemäß EN 10346:2009
Verwendung in der Nutzungsklasse 1 und 2 gemäß EN 1995:2013
Anleitung: Zugelassene Verbindungsmittel:
ASSY 3.0 Senkkopfschraube mit Vollgewinde 5 x 80 bis 120 mm (lg ≥72 mm) gemäß ETA 11/0190 mm
Montageanleitung:

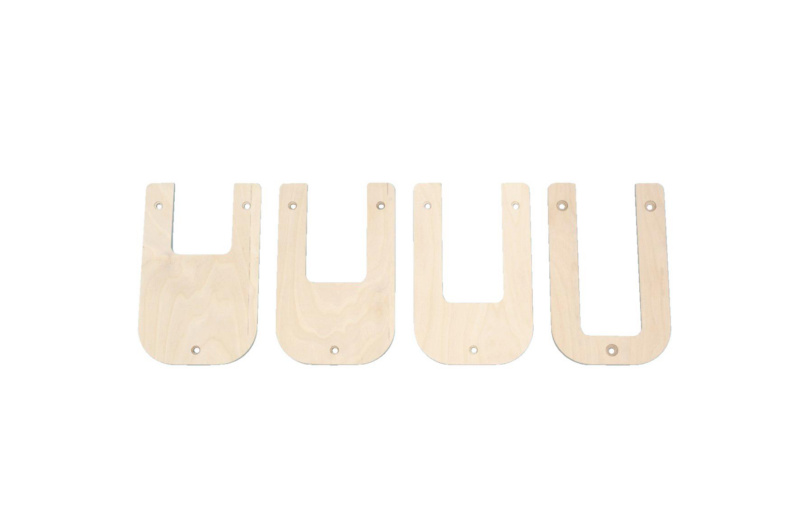

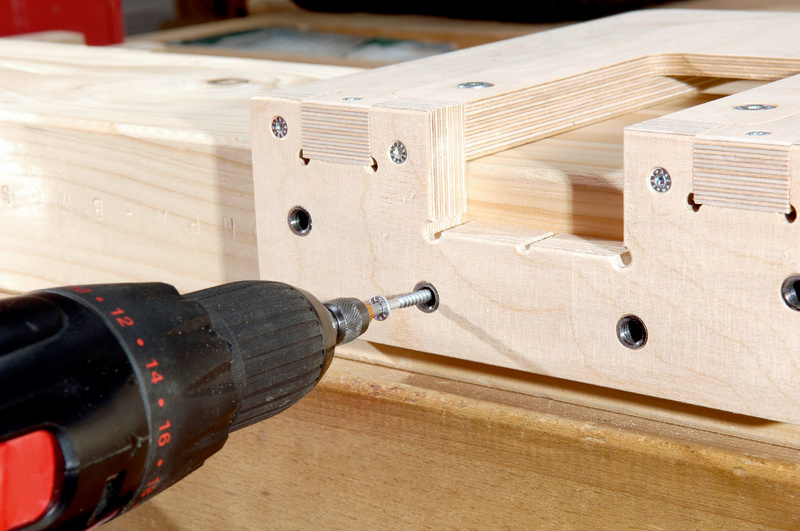

Schabloneneinsatz wählen

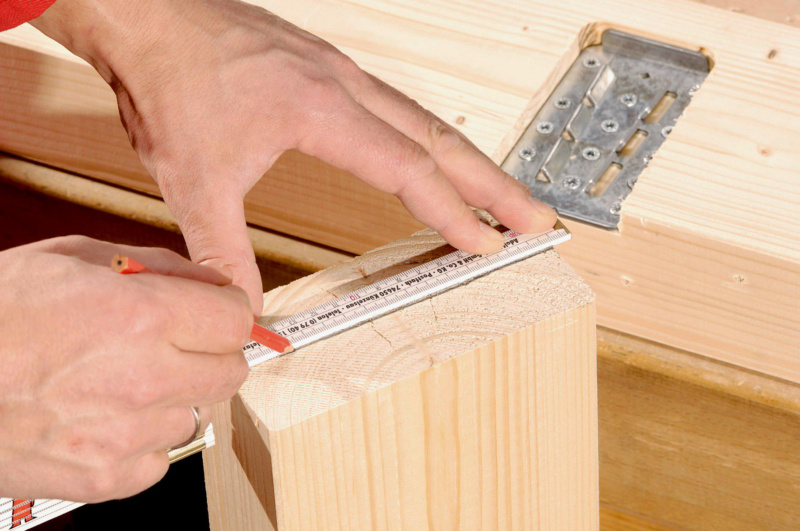

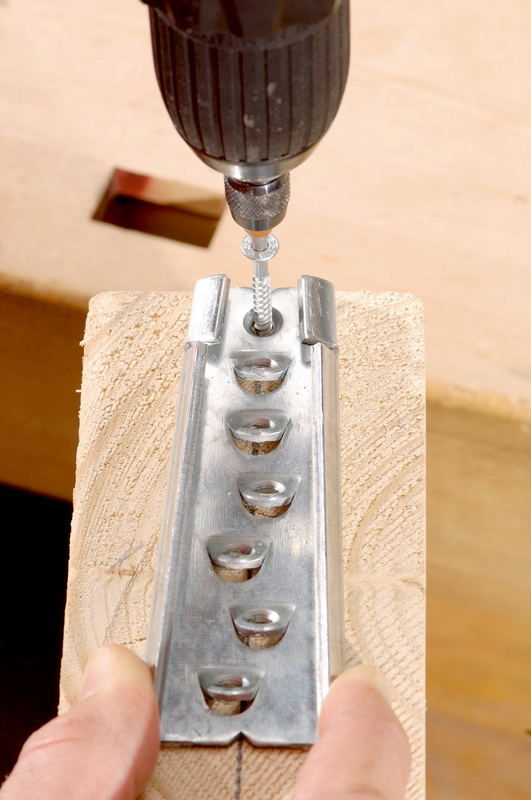

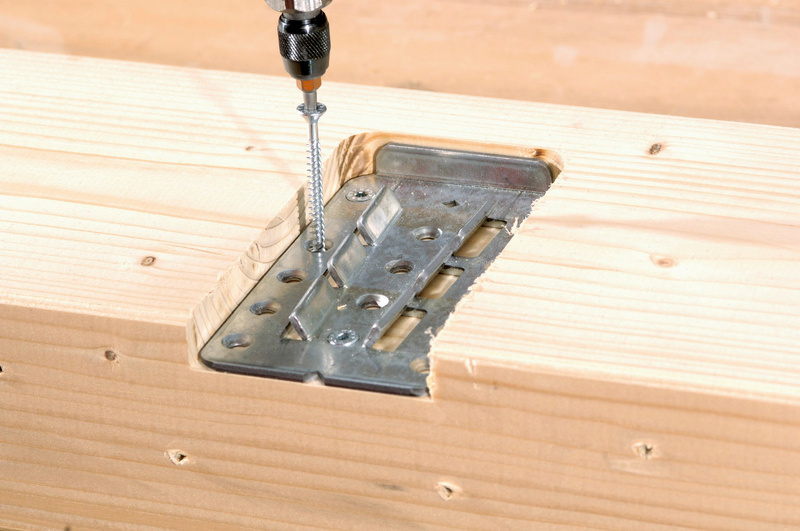

Schwalbenschwanzförmigen Teil des Verbinders am vorher angezeichneten Nebenträger mittig ansetzen und zunächst die Zentrierschraube einschrauben. Der Verbinder ist bündig mit der Oberkante zu montieren

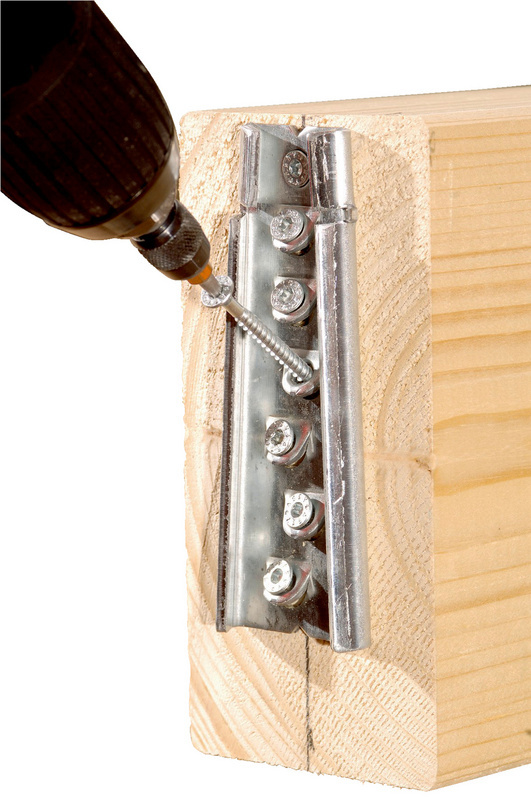

Die restlichen ASSY-Schrauben im 35°-Winkel einschrauben
Einsetzen des Verbinders in die vorbereitete Vertiefung des Hauptträgers und Schrauben eindrehen

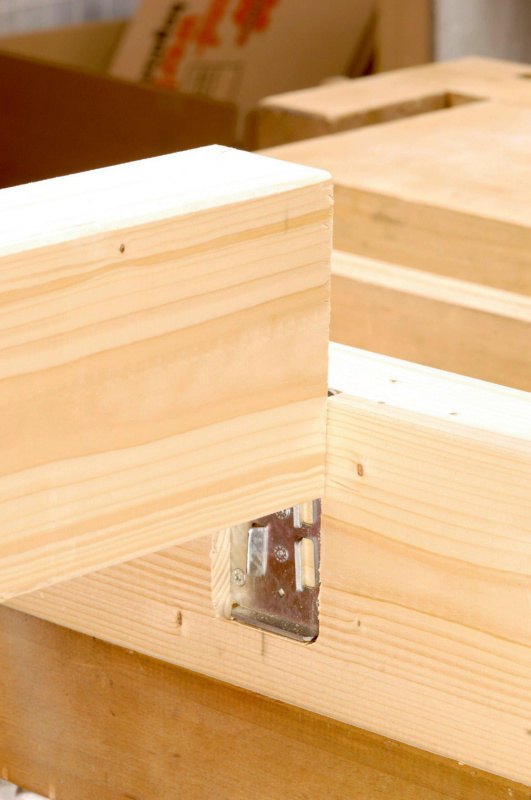

Nebenträger in den Hauptträger von oben einhängen

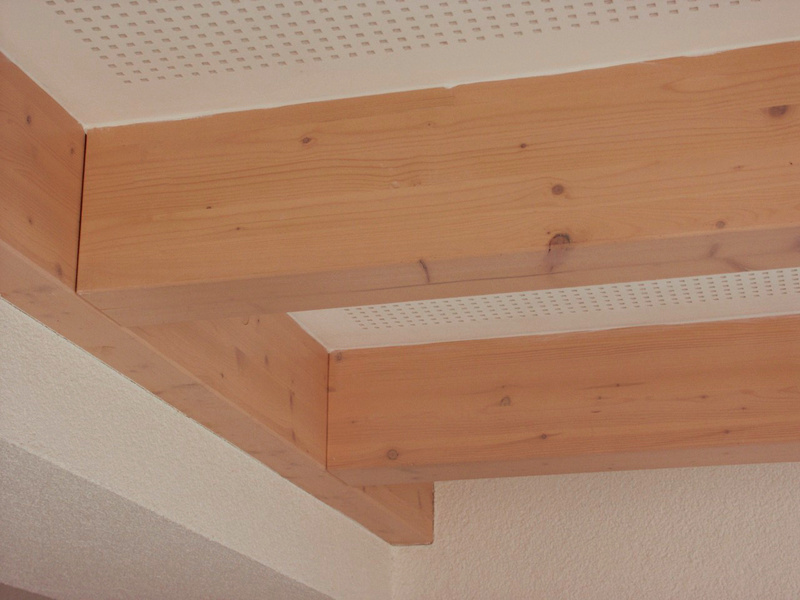

Anwendungsgebiet: Tragende Verbindungen von Holzträgern an Hauptträgern oder Stützen aus Holz im Sichtbereich

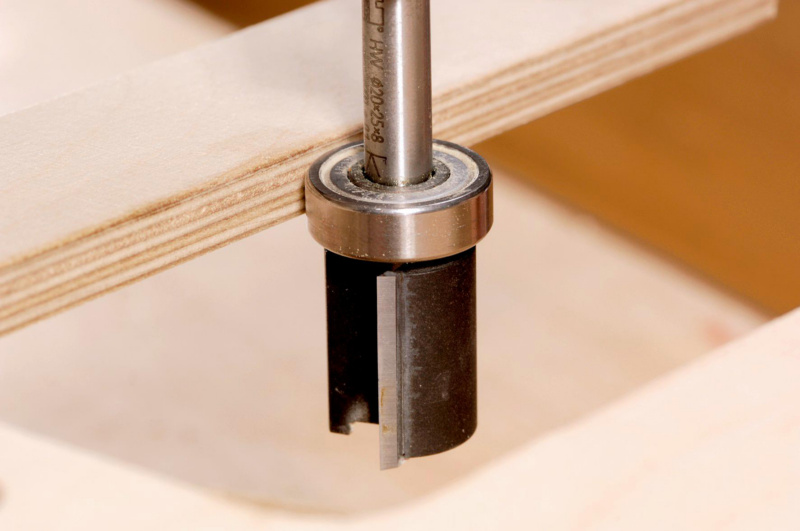

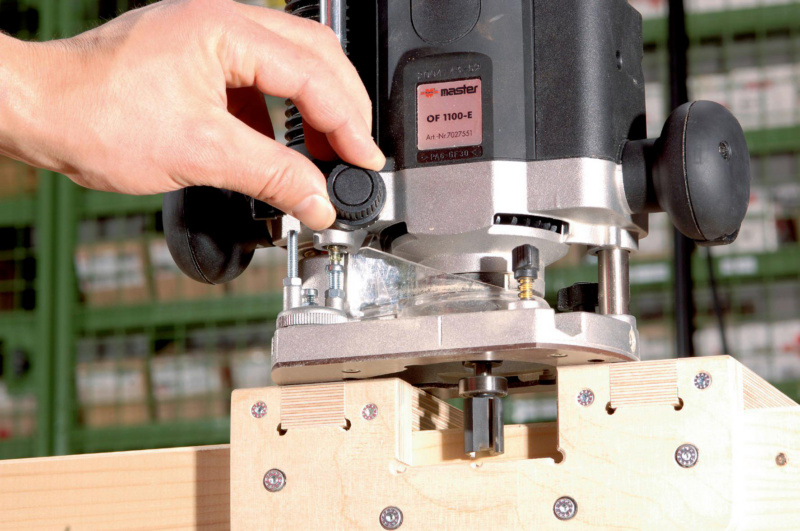

Hinweis: Zur einfachen und schnellen Vormontage empfiehlt sich die Verwendung des dazu abgestimmten Frässchablonensets.

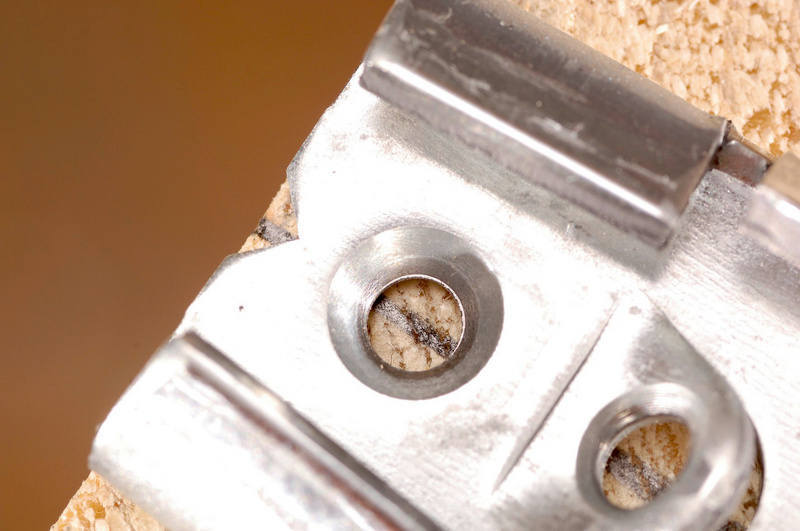

Die Verschraubung im Hirnholz ist in einem Winkel von 35° vorzunehmen. Durch die Ausformung der Laschen ist dieser Einschraubwinkel vorgegeben.
Der Querzugnachweis des Hauptträgers ist gesondert zu führen und gegebenenfalls mit ASSY plus VG Vollgewindeschrauben auszuführen. Bei Beanspruchungen rechtwinklig zur Nebenträgerachse ist der Querzugnachweis auch für den Nebenträger zu führen. Wird der Hauptträger auf Torsion beansprucht, ist dieser gegen Verdrehen zu sichern.
Erhältliche Arbeitsunterlagen:
Lasttabellen und ausführliche Verarbeitungshinweise finden Sie unter der Service Seite www.wuerth.de/holzverbinder.
- Inhalt: 10 Stück
