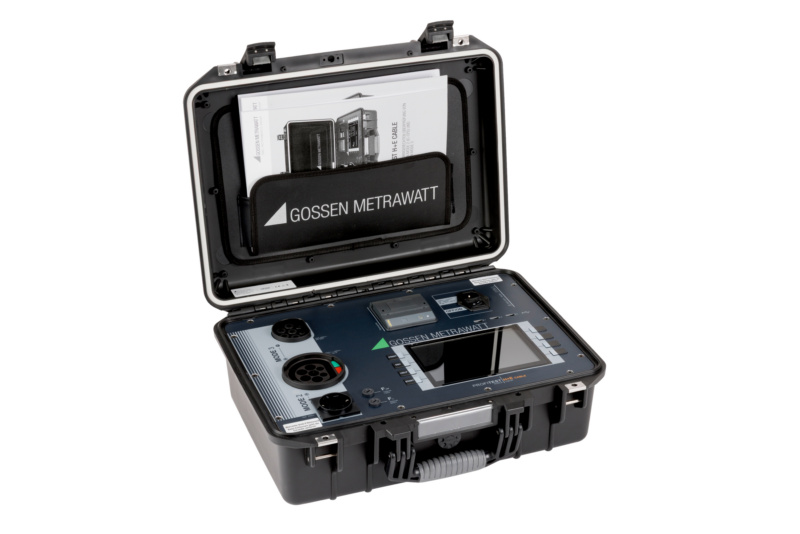

Tester für Ladeleitungen PROFITEST H+E CABLE TEST-LADELTG-(PROFITEST H+E CABLE)

Produkt-Highlights

Automatischer Prüfablauf nach Herstellerangaben Herstellerdatenbank Einzelprüfungen durch Elektrofachkräfte, passwortgeschützt Anschluss einer Tastatur (im Lieferumfang enthalten) bzw. eines Barcode- und QR-Codelesers (optional erhältlich) zur einfachen Eingabe von Daten Direkter Anschluss von Ladeleitungen Mode 2 / 3 Prüfung von 1- und 3-phasigen Ladeleitungen Diverse Adapter zum Anschluss von Ladeleitungen

Vorteile

Mobiler Einsatz – die Prüfung kann direkt an jedem beliebigen Ort durchgeführt werden Intuitives Bedienkonzept Mehr Effizienz dank Prüfsequenzen nach Herstellerangaben Ausdruck des Prüfprotokolls vor Ort dank integriertem Drucker

Besondere Anwendungsfunktionen

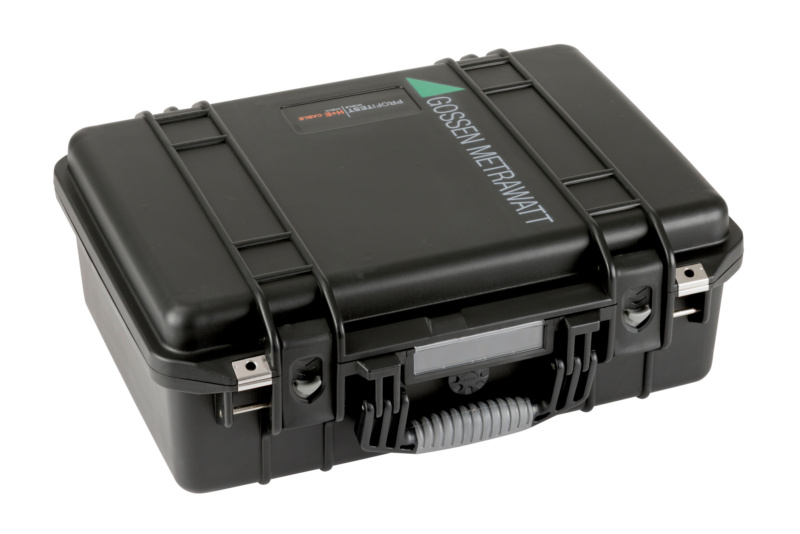

Interviewmodus für Sichtprüfung Intuitive Benutzerführung Pass-Fail-Anzeige Protokollausdruck über USB-Thermodrucker Eingabe von Infotext (z. B. Fahrgestellnummer, Kennzeichen oder Inventarnummer) mittels USB-Tastatur Robuster, stoßfester Koffer, Schutzart IP67 (geschlossen) Integrierter Datenspeicher für 1000 Messungen

Prüfungen

RLO Niederohmige Durchgängigkeit des Schutzleiters RISO Isolationswiderstand RCD AC-Auslösestrom und -zeit Prüfung DC Sensorik 6 mA Auslösezeit/-strom Simulation L/N/PE Funktionsprüfung Status B, C, E Editierbare Grenzwerte im Single-Test

Elektrische Prüfungen

Niederohmige Durchgängigkeit der Leiter Isolationsmessung RCD Prüfung AC (Auslösezeit und -strom) Prüfung der 6 mA Sensorik (RDC-DD, RCMB, CCID,…) Differenzstrommessung Spannungsmessung Widerstandsmessung PP (Strombelastbarkeit nach IEC/EN/VDE) Sichtprüfung vorausgewählt, - Funktionsprüfung: CP-States (A, B, C, E) Universeller Netzspannungseingang (110-240 V, 40-65 Hz)

Lieferumfang

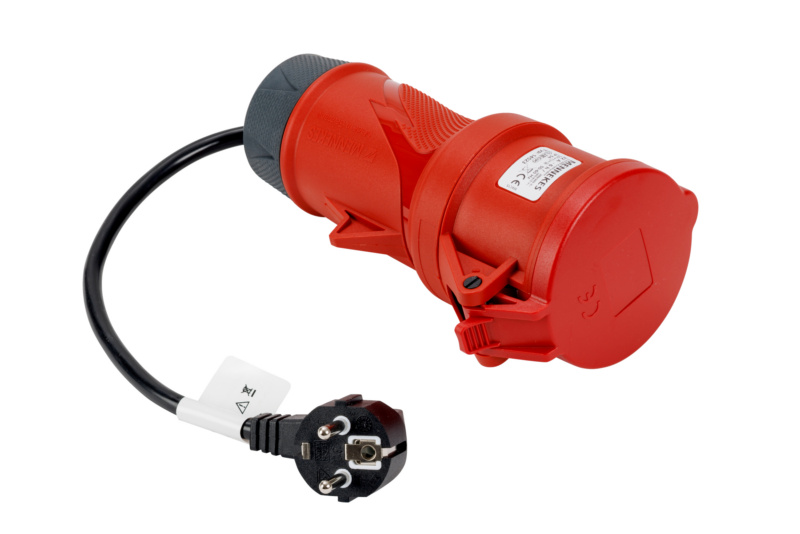

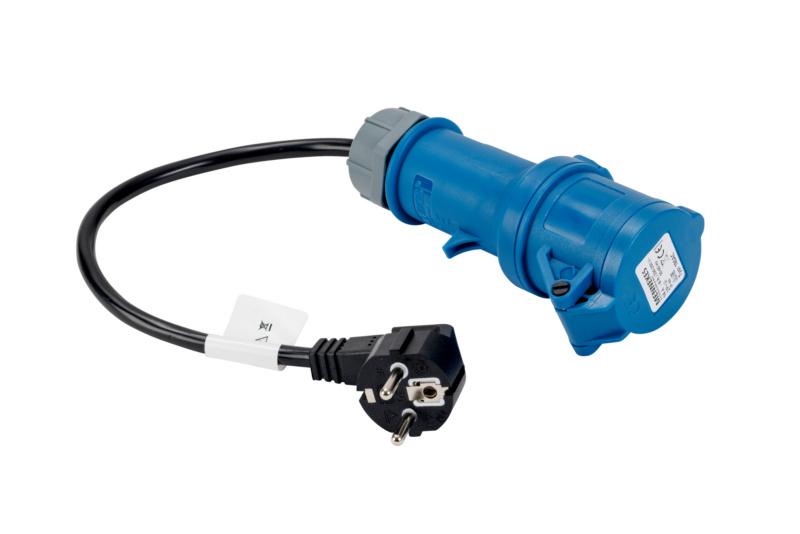

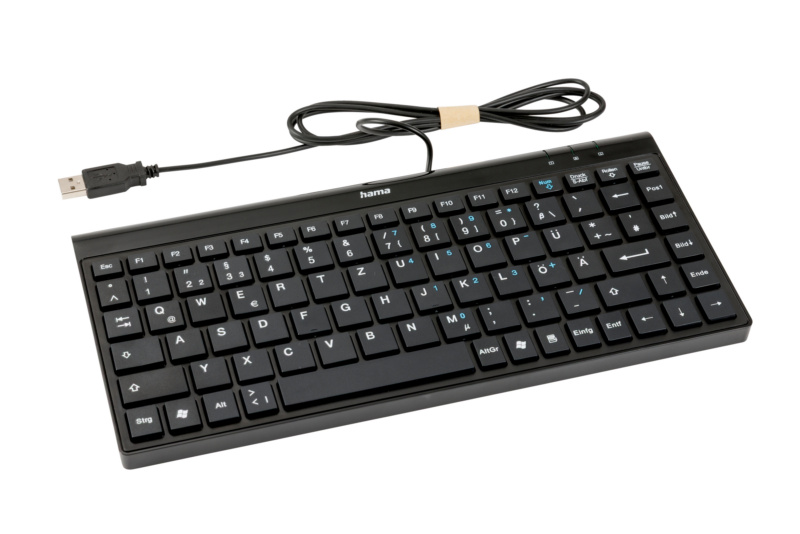

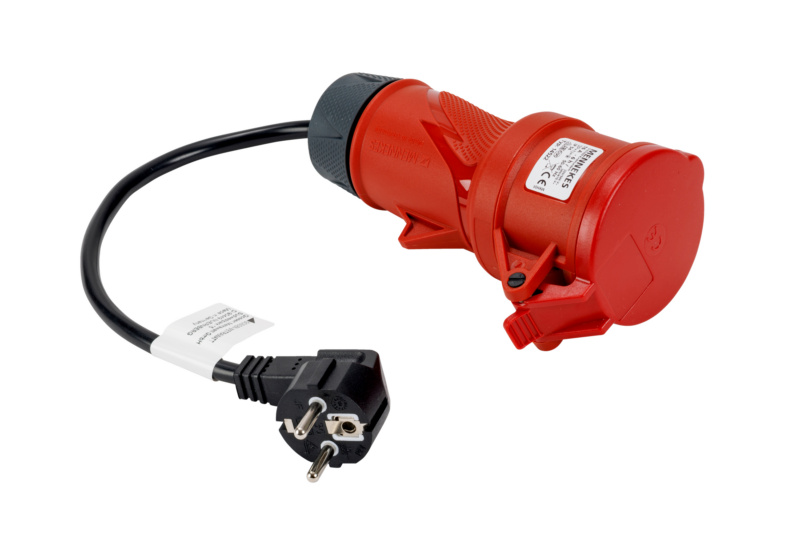

1 PROFITEST H+E CABLE inkl. Netzanschlussleitung 1 USB-Tastatur 1 Adapter Schuko-CEE 32 A rot 1 Adapter Schuko-CEE 16 A rot 1 Adapter Schuko-Camping CEE 16 A blau 1 Rolle Thermopapier für Drucker 1 Werkskalibrierschein 1 Bedienungsanleitung DE, GB

Anleitung:

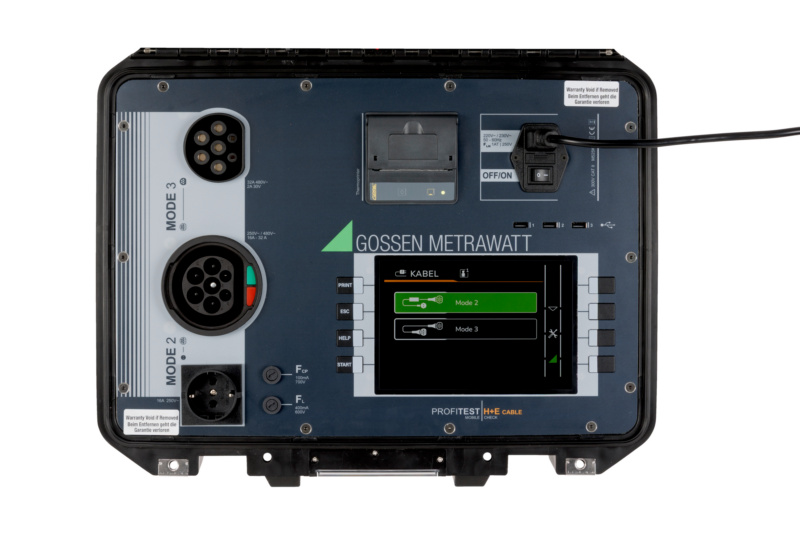

Der Prüfablauf erfolgt automatisch oder mittels Einzelprüfungen durch eine qualifizierte Elektrofachkraft Das Testresultat wird als Pass-Fail-Anzeige ausgegeben Am integrierten Thermodrucker kann das Prüfprotokoll ausgedruckt und/oder gespeichert werden Für die Sichtprüfung sind Fragen für die relevanten Prüfkriterien vorgegeben, die mit "Ja" oder "Nein" bestätigt werden müssen Die Auswertung erfolgt automatisch Das Gerät wird über die Funktionstasten links und rechts neben dem Display bedient Einstellungen und Werte werden auf dem Display angezeigt Eingaben werden über die angeschlossene USB-Tastatur (im Lieferumfang enthalten) vorgenommen Der Prüfablauf beinhaltet Sichtprüfung, Funktionsprüfung, elektrische Prüfung und Protokollierung und erfolgt automatisch oder mittels Einzelprüfungen durch eine qualifizierte Elektrofachkraft

Anwendungsgebiet:

Zur normgerechten Überprüfung von Ladeleitungen für Elektrofahrzeuge Für die mobile Überprüfung von Ladeleitungen Mode 2 (IC-CPD) und Ladeleitungen Mode 3

- Inhalt: 1 Stück

Bezeichnung: Tester für Ladeleitungen PROFITEST H+E CABLE TEST-LADELTG-(PROFITEST H+E CABLE)

Artikelnummer: 5634007201990 1

Hersteller: Würth

Hersteller-Nummer: 5634007201990 1

Kurzbeschreibung: Tester für E-Ladeleitungen PROFITEST H+E CABLE - Zur normgerechten Überprüfung von E-Ladeleitungen Mode 2 IC-CPD und Mode 3

USt.: 19%

Einheit: Stk.

Kategorie: Messgeräte

EAN: 4068362083938

651074633.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/651074633.pdf
