Steckverbinder CS Beton-Holz/Stahl-Holz 29x120x610mm

Steckverbinder CS Beton-Holz/Stahl-Holz 29x120x610mm

Steckverbinder CS Beton-Holz/Stahl-Holz - Ideal für verdeckte oder sichtbare Verbindungen ermöglichen die Steckverbinder ein hohes Maß an Vorfertigung und somit eine deutliche Verringerung der Montagezeiten
Zur Produktbeschreibung
Artikelnummer: 0681352515990 1
Lieferant: Adolf Würth GmbH & Co. KG
Hersteller: Würth
EAN: 4061975228321
kostenlose Lieferung: Nein
Verfügbar: Ja
Alle Details

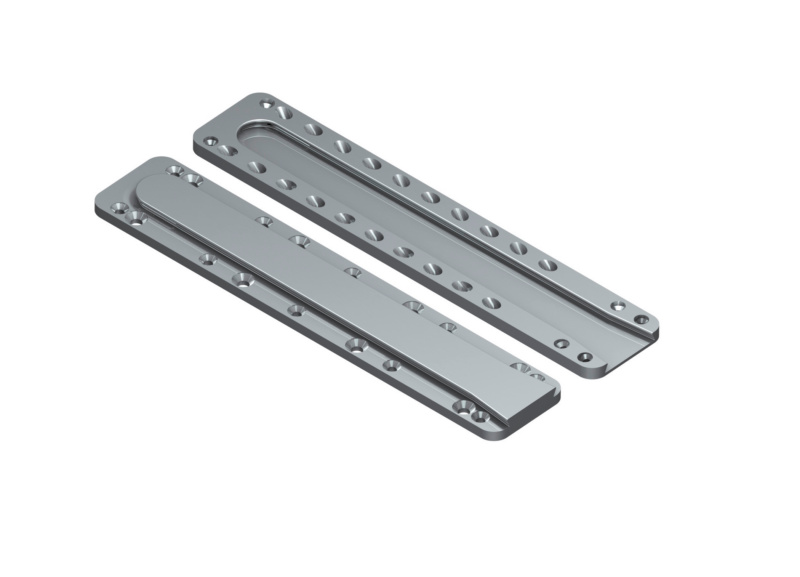

Die Steckverbinder bestehend aus jeweils zwei Aluminiumteilen, die sich nach dem Prinzip einer klassischen Schwalbenschwanzverbindung zu einer kraftschlüssigen Verbindung zusammenfügen lassen, finden Anwendung in den unterschiedlichsten Bereichen. Vom konstruktiven Holzbau über den Innenausbau bis hin zu Wand, Dach und Deckenlösungen ist alles möglich.

    Rasche Montage von tragenden Beton-Holz/Stahl-Holz-Verbindungen Deutliche Verringerung der Montagezeit, durch hohes Maß Vorfertigung Maßgeschneiderte und zuverlässige Lösungen durch zahlreiche Abmessungen Durchgängiges einfaches Montagesystem mit identischen Randabständen und ohne schwächende linienförmige Anordnung der Schrauben Hohe Lastabtragungen in und quer zur Einschubrichtung, Beanspruchungen auf Zug bzw. Druck und Momentübertragungen um alle drei Achsen Geeignet für Brandschutz-anforderungen R30 und R60


Anwendungsgebiet:

Tragende Verbindungen können einfach und schnell montiert werden. Die verschiedenen Abmessungen ermöglichen für den jeweiligen Verwendungszweck maßgeschneiderte und zuverlässige Lösungen. Einsatzbereiche:

    Ingenieurholzbau Carports Treppenbau Wintergärten


Hinweis:

Die erforderlichen Holzdimensionen können Sie der Bemessungstabelle entnehmen. Die empfohlene Einfräßtiefe der M Serie sollte mindestens 1 mm, und von der L - XL Serie mindestens 3 mm, weniger tief sein als die Gesamtstärke beider Platten zusammen. Bitte achten Sie darauf, dass die längeren Schrauben in das Hirnholz eingeschraubt werden sollten.

Je nach Steckverbindertyp sind die entsprechenden Spezial-Systemschrauben laut Zulassung ETA-12/0067 für den Nebenträger (Holz) zu verwenden um die angegeben charakteristischen Tragfähigkeitswerte gewährleisten zu können.

Für den Beton- bzw. Stahlanschluss (Hauptträgeranschluss) sind die entsprechenden Dübel, Betonschrauben oder Stahlschrauben zu verwenden. Diese können der Bemessungstabelle entnommen werden.

Durch den Einsatz gewinndefurchender System-Sperrschrauben können zwei Steckverbinderplatten (falls nötig) gegen abheben gesichert werden.

- Inhalt: 1 Stück

Bezeichnung: Steckverbinder CS Beton-Holz/Stahl-Holz 29x120x610mm

Artikelnummer: 0681352515990 1

Hersteller: Würth

Hersteller-Nummer: 0681352515990 1

Kurzbeschreibung: Steckverbinder CS Beton-Holz/Stahl-Holz - Ideal für verdeckte oder sichtbare Verbindungen ermöglichen die Steckverbinder ein hohes Maß an Vorfertigung und somit eine deutliche Verringerung der Montagezeiten

USt.: 19%

Einheit: Stk.

Kategorie: Holzverbindungen

EAN: 4061975228321
