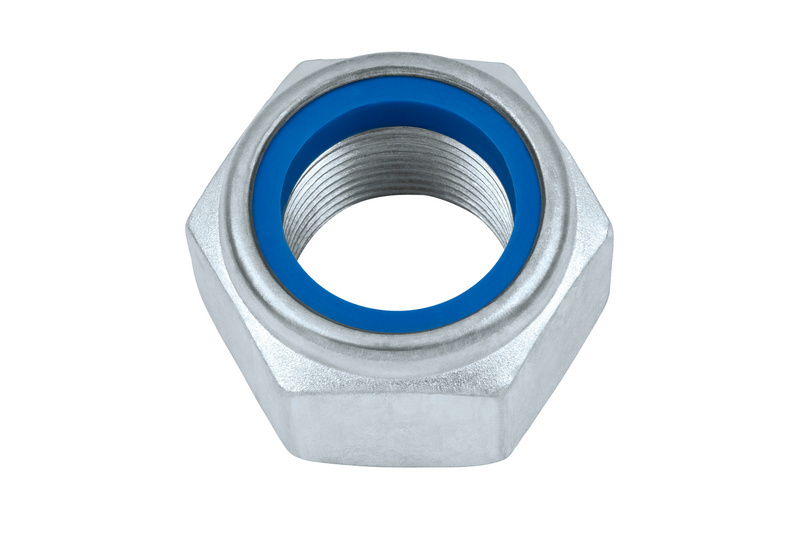

Sechskantmutter niedrige Form mit Klemmteil (nichtmetallischer Einsatz) M20

Muttern mit reduzierter Belastbarkeit Sechskantmuttern nach dieser zurückgezogenen DIN 985 mit geringerer Nennhöhe sind nicht belastbar mit den Prüfkräften nach ISO 898-2 Zur Unterscheidung wird die Kennzeichnung der Festigkeitsklasse mit zwei senkrechten Balken vor und hinter der Festigkeitskennzahl ergänzt. DIN 985 wurde ersetzt duch 10511, 10512, 7040 Bei der Herstellung der Schraube-Mutter-Verbindung verspannt sich das Gewinde der Schraube mit dem Kunststoffring. Die dadurch zwischen den Gewindeprofilen entstehenden Klemmkräfte ergeben infolge des hohen Reibungsschlusses das Sicherungsmoment zur Erhaltung eines Teils der Vorspannkraft. Keine Beschädigung der Gewindeoberflächen Temperatur-Einsatzbereich: – 70 °C bis + 120 °C Der Unterschied zwischen Festigkeitsklasse I8I und I10I – bei Verwendung einer Schraube und Mutter gleicher Größe – besteht in einer um 40% höheren Belastbarkeit

Hinweis:

DIN 985 wurde zurückgezogen und durch ISO 10511 ersetzt. Es besteht eingeschränkte Austauschbarkeit (Gewinde M7, M18, M22, M27, M33 und Gewinde mit Nenndurchmesser M36 gestrichen | Feingewinde gestrichen | Mutternhöhe geändert | Schlüsselweite geändert bei Gewinde M10, M12 und M14 auf 16, 18 und 21 mm | Festigkeitsklassen in 04 und 05 geändert).

- Inhalt: 25 Stück

Title: Sechskantmutter niedrige Form mit Klemmteil (nichtmetallischer Einsatz) M20

Condition: New

Article number: 036820 005 25

EAN: 4011231347990

Packaging Unit: Paket(e)

Packaging Content: 25 Stk.

Manufacturer: Würth

Manufacturer-Number: 036820 005 25

Short description: Sechskantmutter niedrige Form mit Klemmteil (nichtmetallischer Einsatz) - DIN 985, Stahl I6I/I8I, verzinkt blau passiviert (A2K)

VAT: 19%

Category: Muttern (Verbindungselemente)

29125557.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/29125557.pdf
