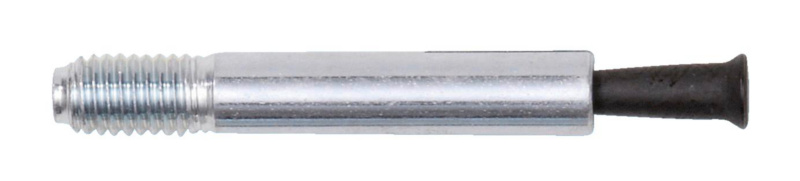

Schlagdübel W-SD 6L-5/5 mit Anschlussgewinde

Bundbohrer müssen verwendet werden

Dübel und Bundbohrer bilden ein genau aufeinander abgestimmtes System. Diese Systemeinheit lässt keine Montagefehler zu und führt zu einer zulassungsgerechten Befestigung.

Geringe Bohrlochtiefe Kleine Bohrdurchmesser Geringe Mindestbauteildicke (h_min = 80 mm) Sofort belastbar – keine Wartezeiten Einfacher Setzvorgang ohne Montagedrehmoment Verankerung durch Reibschluss – wegkontrolliert spreizender Dübel

Anwendungsgebiet:

Einsetzbar für Mehrfachbefestigungen von nicht tragenden Systemen in Beton, Verankerungen leichter Deckenbekleidungen und Unterdecken Mehrfachbefestigung von nicht tragenden Systemen: Verankerung mit Europäischer Technischer Zulassung im gerissenen Beton (Betonzugzone) und im ungerissenen Beton (Betondruckzone) Der Dübel darf mit Europäischer Technischer Zulassung in bewehrtem oder unbewehrtem Normalbeton der Festigkeitsklasse von mindestens C20/25 und höchstens C50/60 nach EN 206:2000-12 verwendet werden Der Dübel darf für Verankerungen unter vorwiegend ruhender oder quasi-ruhender Belastung verwendet werden W-SD (Stahl verzinkt) darf in trockenen Innenräumen verwendet werden Geeignet zur Befestigung von Deckenkonstruktionen mit Gewinde stäben, Abhängung von Gewindestäben, Kabel- und Rohrschellen, Kabel- und Lüftungskanäle etc.

Hinweis:

Es sind die in der Zulassung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkungen von yF = 1,4 berücksichtigt. Bei der Kombination von Zug- und Querlasten, bei Randeinfluss und Dübelgruppen beachten Sie bitte die Leitlinie für die europäische technische Zulassung (ETAG) Anhang C. Es sind die in der Zulassung empfohlene Teilsicherheitsbeiwerte für die Tragfähigkeit unter Brandbeanspruchung von yM,fi = 1,0 sowie der Teilsicherheitsbeiwert der Einwirkungen von yF = 1,0 berücksichtigt. Die Mauerbohrer aus Hartmetall müssen den Angaben des Merkblattes des Deutschen Instituts für Bautechnik und des Fachverbandes Werkzeugindustrie e.V. über die „Kennwerte, Anforderungen und Prüfungen von Mauerbohrern mit Schneidkörpern aus Hartmetall, die zur Herstellung der Bohrlöcher von Dübelverankerungen verwendet werden“ entsprechen. Die Würth Hammerbohrer entsprechen den Angaben des Merkblattes.

- Inhalt: 100 Stück

Title: Schlagdübel W-SD 6L-5/5 mit Anschlussgewinde

Condition: New

Article number: 0905700104005 100

EAN: 4024835224833

Packaging Unit: Paket(e)

Packaging Content: 100 Stk.

Manufacturer: Würth

Manufacturer-Number: 0905700104005 100

Short description: Schlagdübel W-SD - mit Anschlussgewinde - Zum Aufschrauben von Rohrschellen, Klemmen etc., für Beton

VAT: 19%

Category: Befestigungen

32855342.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/32855342.pdf
