Gemäß DIN EN 912:2011-09
2 Nagellöcher Ø 3,5 mm
Material: Stahl St 1203 bzw. DC 01 + C390 gemäß DIN EN 10139
Oberfläche: Sendzimir verzinkt
Verwendung in der Nutzungsklasse 1 und 2

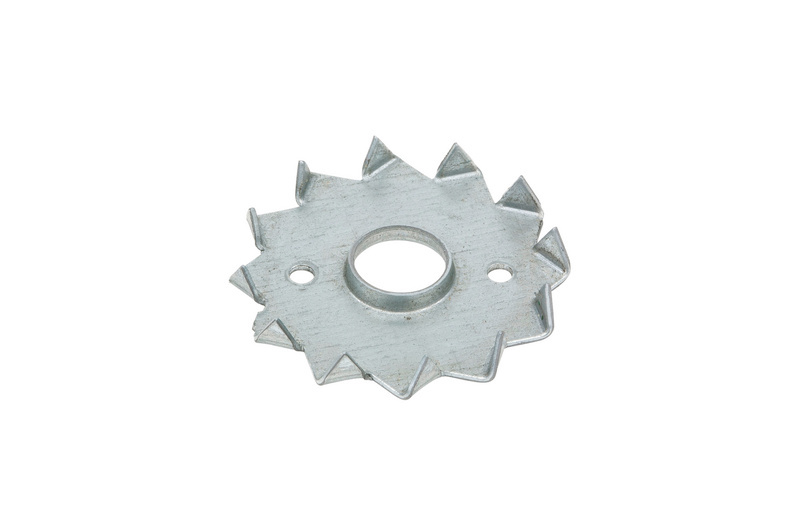

Anleitung: Die Scheibendübel einseitig Typ C2 werden mit Passbolzen und Mutter befestigt. Alternativ können ASSY Holzbauschrauben verwendet werden. Geeignete Verbindungsmittel: Bolzen mit Unterlagsscheiben und ASSY 3.0 Kombi Schraube.
Montage
1. Anbringung der Bohrung für den Bolzen mit Mutter im Holzbauteil. Die Bohrdurchmesser für die Bolzen im Holz dürfen max. 1 mm größer als die Nenndurchmesser der Bolzen sein. Der Bolzen muss an der Metalllasche und am Scheibendübel anliegen.
2. Positionierung des einseitigen Scheibendübels im Holzteil. Die Fixierung des Scheibendübels kann durch Nagellöcher erfolgen. Ein Eintreiben durch direkte Schlagwirkung auf die Zähne ist unzulässig.
3. Eintreiben der Scheibendübel über das Anziehen der Bolzen bzw. Bolzendrehmoment oder hydraulisches Einpresswerkzeug. Alternativ können spezielle Einschlaggeräte verwendet werden.
4. Bei einem Schwund der Holzquerschnitte ist ein Nachziehen der Bolzen vorzunehmen.
Anwendungsgebiet: Herstellung von zweischnittigen scherbelasteten Metall–Holz- und Holz–Holz-Verbindungen aus Nadelholz z.B. Überblattungen, Rahmenecken und Kehlbalken.
Hinweis: Die Querdruckbeanspruchung in den Pressflächen sollte bei Vollholz nicht höher als 2,5 N/mm2 und bei Bettschichtholz nicht höher als 3 N/mm2 betragen.
- Inhalt: 300 Stück
