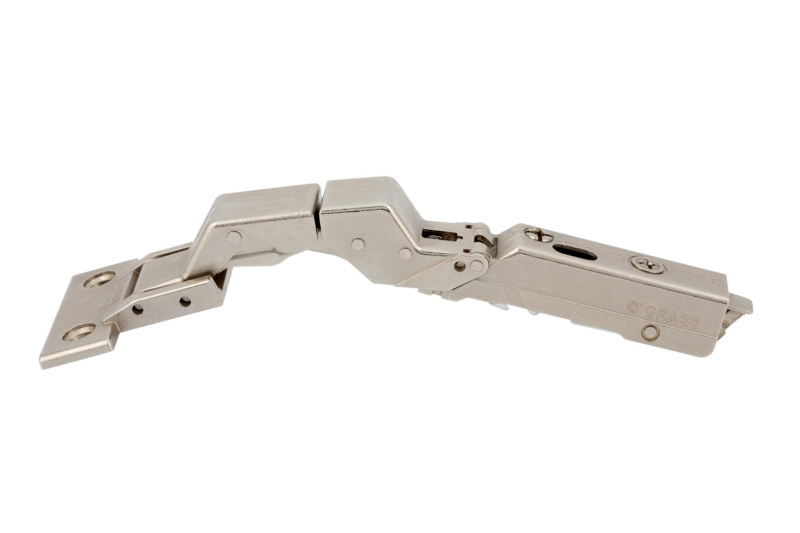

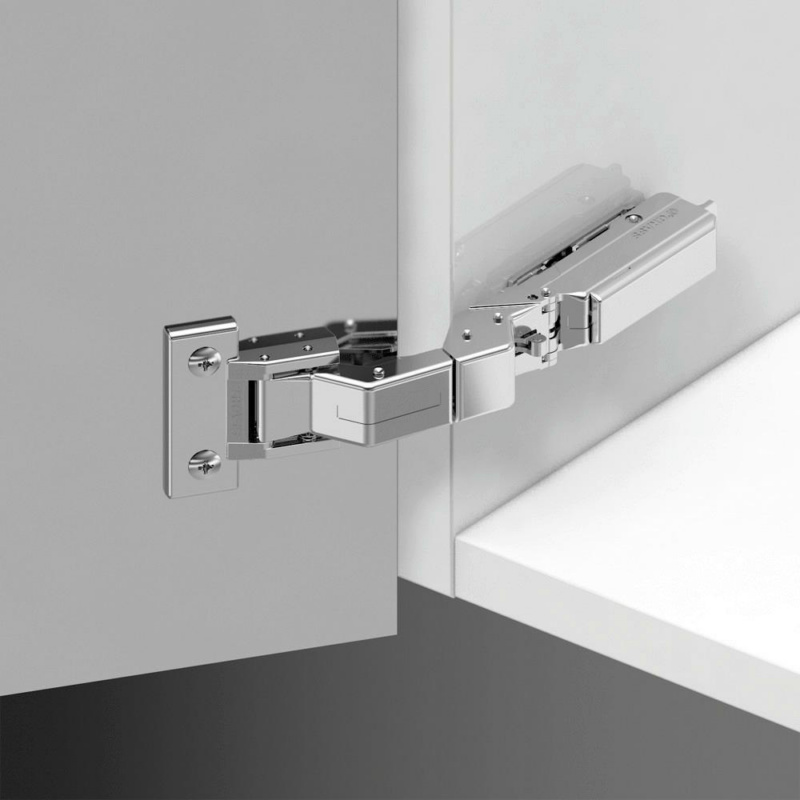

Kompatibel mit allen Montageplatten (Lochabstand 37 mm) der Tiomos-Serie In 3 Ausführungen verfügbar Mit integrierter Dämpfung (3 Dämpfungen einstellbar) Ohne integrierte Dämpfung Ohne Schließautomatik (ohne Feder)
Anleitung: Für Türstärke ab 6 mm Senkschraube M5 x 6 mm (Art.-Nr. 02815 6)
1. Loch bei Aluminium mit ∅ 4,2 mm, bei HPL und Mineralwerkstoff ∅ 4,5 – 4,8 mm bohren.
2. Gewinde M5 schneiden.
3. Scharnier aufsetzen und mit den Schrauben befestigen.
Für Türstärke ab 10 mm Euro-Schraube Typ B ∅ 6,3 x 10 mm (Art.-Nr. 027663010)
1. Loch mit ∅ 5 mm bohren.
2. Scharnier aufsetzen und mit den Schrauben befestigen.
Für Türstärke ab 8 mm Senkschraube M4 x 8 mm mit Muffe M4 x 5,5 mm (Art.-Nr. F072135928)
1. Loch mit ∅ 5 mm bohren. Lochrand leicht versenken.
2. Muffe einlegen und mit Hammer einschlagen.
3. Scharnier aufsetzen und mit den Schrauben befestigen.
- Inhalt: 50 Stück
