Zugfestigkeit Rm 330 N/mm²
Bruchdehnung A80 19%
Beidseitig feuerverzinkte Bleche (S250GD + Z275 (ca. 20µm))
Verwendung in der Nutzungsklasse 1 und 2 gemäß EN 1995:2013

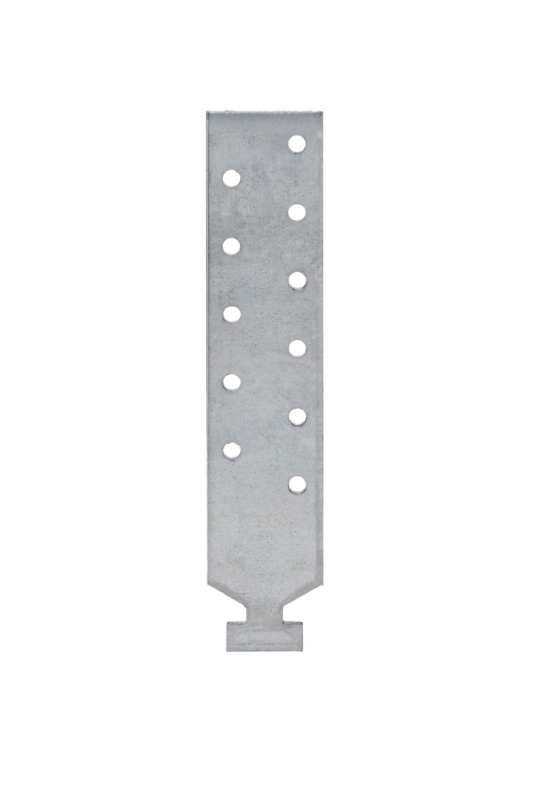

Anleitung: Typ 1 = für Halfen-Schiene Typ 28/15
Typ 2 = für Halfen-Schiene Typ 38/17 und 40/22
Geeignete Verbindungsmittel:
Kamm- Rillennägel gemäß EN 14592: 4,0 x 40 mm
ASSY Balkenschuhschraube gemäß ETA 11/0190: 4,0 x 40 mm
ASSY 3.0 Kombi gemäß ETA 11/0190: d = 12 mm
Bolzen nach Herstellerspezifikation: M12

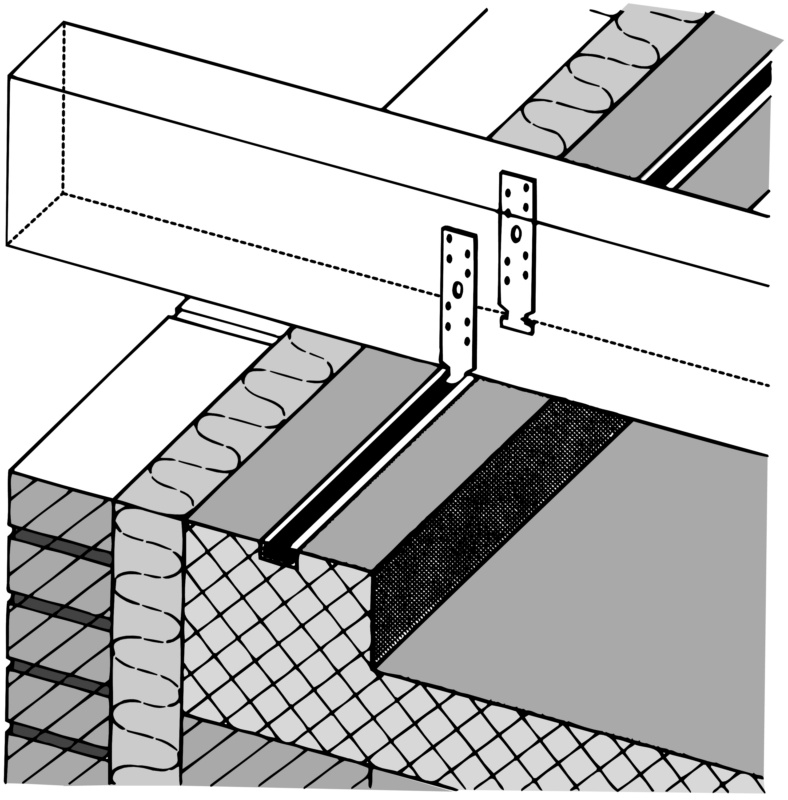

Anwendungsgebiet: Befestigung bzw. Windsogsicherung von Holzbalken, Sparren oder Pfetten an Profilschienen (z.B. Halfen).
Hinweis: Sie sind beidseitig anzubringen. Bei einseitiger Anordnung muss mit einer Minderung der zul. Last gerechnet werden, es sei denn der Träger ist gegen Verdrehen gesichert.
Die Mindestholzbreite ist abhängig von gewählten Verbindungsmittel. Bei Nägeln mit der Standardlänge 40 mm sollte sie minimal 80 mm betragen. Die Verteilung der Nägel soll über die gesamte Fläche erfolgen. Dabei müssen für die Nägel und Bolzen der Randabstand nach EC5 oder entsprechender Zulassung eingehalten werden. Der Bolzen/ Schraubendurchmesser darf maximal 2 mm kleiner als der Durchmesser des Loches sein.
Erhältliche Arbeitsunterlagen:
Lasttabellen und ausführliche Verarbeitungshinweise finden Sie unter der Service Seite www.wuerth.de/holzverbinder.
- Inhalt: 50 Stück
