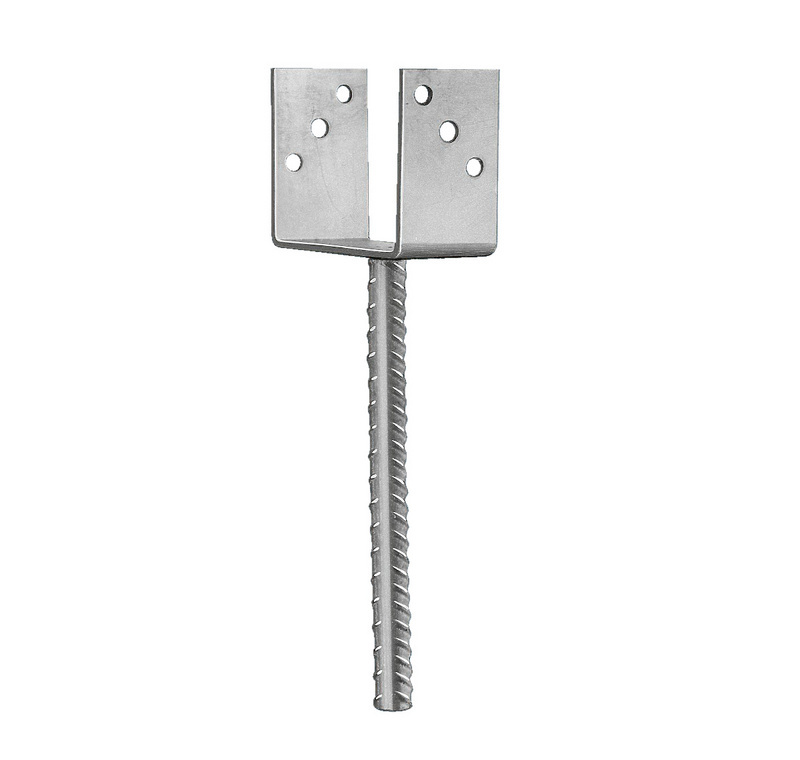

Pfostenträger BD-U/TZN 121mm

Einbetonierbar und variabler Höhenausgleich durch 250 mm Riffeldolle Einfache Montage durch außen liegende Gabel Material Gabel: Stahl S 235 JR gemäß EN 10025:2004 Material Riffeldolle: B 550 BR + AC gemäß DS 10080:2006; D = 20 mm Oberfläche: Komplette thermische Feuerverzinkung, Schichtdicke ca. 55 µm nach DIN EN 1461 Nutzungsklasse: Verwendung in der Nutzungsklasse 1, 2 und 3

Anleitung:

Die Verankerung erfolgt über direktes Einbetonieren oder über ein Köcherfundament.

Einbetonierungsempfehlung: ca. 200 mm

Geeignete Verbindungsmittel:

ASSY 3.0 Kombi : D = 10 mm; L 60 m, Rm 360 N/mm² Bolzen / SB-Garnituren: M10; Rm 360 N/mm²

Anwendungsgebiet:

Pfostenbefestigung für leichte Konstruktionen wie Carports, Flechtzäune, Gartenbau.

Hinweis:

Der Bolzen-/ Schraubendurchmesser darf maximal 1 mm kleiner sein als der Durchmesser des Loches sein.

Der Nachweis der Verankerung des Pfostenträgers im Untergrund bzw. Boden ist gesondert nachzuweisen.

- Inhalt: 5 Stück

Bezeichnung: Pfostenträger BD-U/TZN 121mm

Artikelnummer: 0681121000061 5

Hersteller: Würth

Hersteller-Nummer: 0681121000061 5

Kurzbeschreibung: Pfostenträger BD-U/TZN - Einteiliger, einbetonierbarer Stützenschuh mit fixer U-Aufnahme und 250 mm langer Riffeldolle. Für leichte Konstruktionen wie z.B. Carports, Sichtschutzzäune.

USt.: 19%

Einheit: Stk.

Kategorie: Holzverbindungen

EAN: 4011231560825

56192609.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/56192609.pdf
