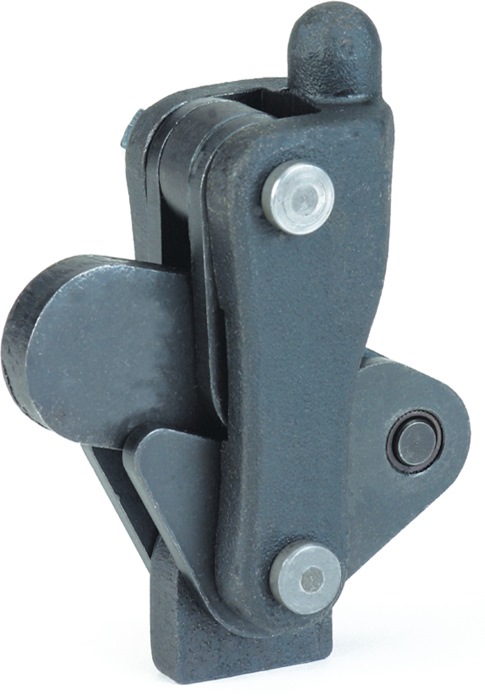

Modulspanner Nr.6809P Gr.10 m.Schwenkfuß schweißbar AMF

mit Schwenkfuß, schweißbare Ausführung · Getriebe unter Winkelstellung anschweißbar · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert Weitere technische Eigenschaften: · F: 77mm · L: 155mm · B4: 90mm · H3: 25mm · H: 117mm · g: 28° · C2: 35mm · C1: 70mm · R: 14mm · R1: 25mm · C: 70mm · H4: 210mm · C3: 22mm · B2: 20mm · a: 200° · F1: 34kN · b: 60° · H2: 33,5mm · G: M16 · H1: 83mm

Bezeichnung: Modulspanner Nr.6809P Gr.10 m.Schwenkfuß schweißbar AMF

Zustand: Neu

Artikelnummer: 4000604446

EAN: 4020772090777

Verpackungseinheit: Stk.

Hersteller: Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik

USt.: 19%

Kategorie: Werkstückspannung

F_Schnellspanner_AMF_all.pdf: https://img.nordwest.com/F_Schnellspanner_AMF_all.pdf

F_Masstabelle_4000604442_all.pdf: https://img.nordwest.com/F_Masstabelle_4000604442_all.pdf
