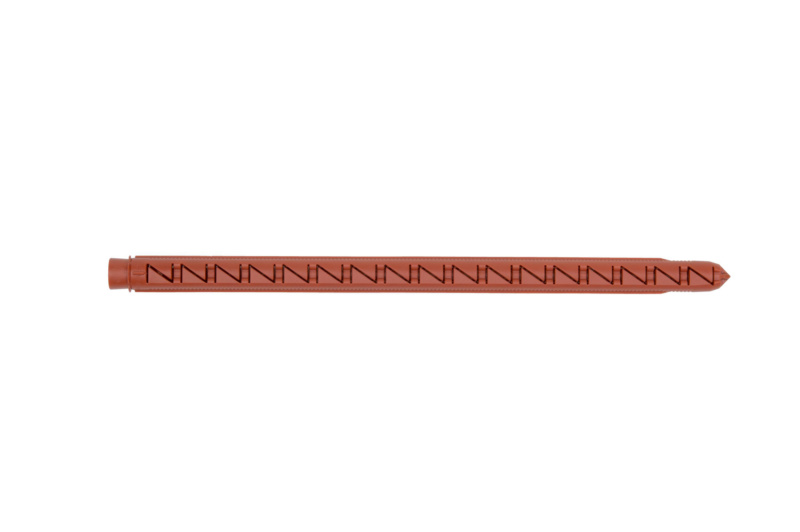

Kunststoff-Rahmendübel W-UR 10 XXL 10 x 200

Schnelle, präzise und stabile Montage dank passgenauem Rahmendübel Zeitsparend dank sofortiger Belastbarkeit Geeignet für demontierbare Verankerungen Optimale Befestigung bei anspruchsvollen Lochsteinen mit massiven Stegen und großen Kammern, die mindestens 2 Stege zuverlässig verankert

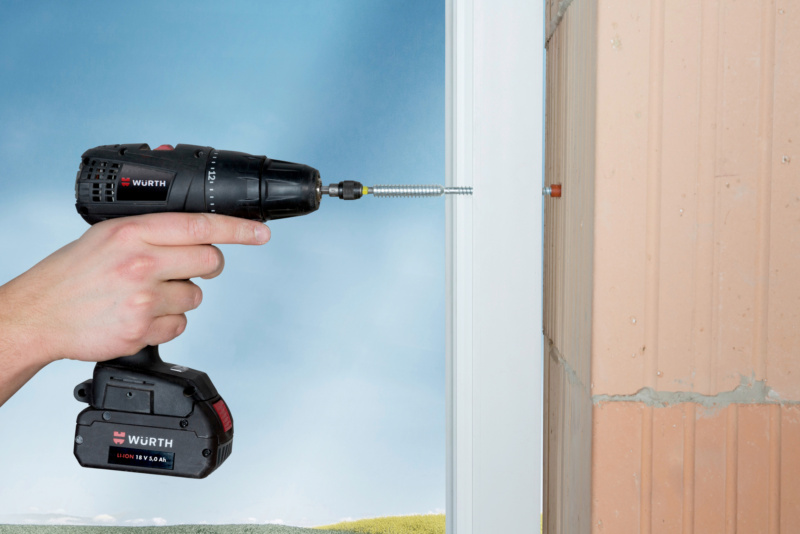

Anleitung:

Bohren Sie Loch- und Hohlblocksteine im Drehgang (ohne Schlagwerk) Das Bohrmehl ist aus dem Bohrloch zu entfernen Fensterwände nach ehemaliger DIN 18056 bzw. Elemente mit einer Fläche über 9 m² und absturzsichernde Verglasungen nach TRAV bzw. DIN 18008-4: Die DIN 18056 galt für Fensterwände mit einer Fläche von mindestens 9 m² und einer Seitenlänge der kürzesten Seite von mindestens 2 m. Für diesen Anwendungsbereich sind Dübel mit bauaufsichtlicher bzw. europäischer technischer Zulassung oder einer Zustimmung im Einzelfall zu verwenden. Für die Befestigung von absturzsichernden Verglasungen nach TRAV bzw. DIN 18008-4 sind ebenfalls nur Dübel mit bauaufsichtlicher bzw. europäischer technischer Zulassung oder einer Zustimmung im Einzelfall zu verwenden. Einbautemperatur im Verankerungsgrund ≥ –20 °C Einbautemperatur der Dübelhülse ≥ 0 °C

Anwendungsgebiet:

Bei Lochstein mit großen Kammern wird die AMO-Combi-Schraube empfohlen, die mindestens 2 Stege verankert

Hinweis:

Der ordnungsgemäße Einbau der Bauteile ist unter Berücksichtigung der jeweiligen örtlichen Bausituation (z. B. Fenster-Flügelgewicht, Untergrundbeschaffenheit, Lochbild des Steines) zu überprüfen Die Befestigung von absturzsichernden Verglasungen nach TRAV bzw. DIN 18008-4 darf mit der AMO-Combi-Schraube nur dann erfolgen, wenn eine entsprechende Zustimmung im Einzelfall vor Montagebeginn vorliegt Die Schraubenlänge sollte der Dübellänge plus dem Durchmesser der Schraube entsprechen Eine Bemessung der Befestigung kann bis zur geprüften Fenstergröße bei den geprüften Untergründen und der entsprechenden Montage entfallen Die Schraube ist nicht länger als der Dübel, damit in modernen gefüllten Lochsteinen die zweite Kammer getroffen wird und so die richtige Führung des Dübels im Bohrloch und im Rahmen gewährleistet ist. Es entsteht dadurch keine Lastabminderung.

- Inhalt: 100 Stück

Bezeichnung: Kunststoff-Rahmendübel W-UR 10 XXL 10 x 200

Zustand: Neu

Artikelnummer: 0912810901005 100

EAN: 4050642952416

Verpackungseinheit: Paket(e)

Verpackungsinhalt: 100 Stk.

Hersteller: Würth

Hersteller-Nummer: 0912810901005 100

Kurzbeschreibung: Kunststoff-Rahmendübel W-UR 10 XXL - Befestigungsspezialist für Fenstermontage und Lochsteine mit kleinen Kammern und dünnen Stegen. Teil des AMO-Combi-Systems

USt.: 19%

Kategorie: Befestigungen

34580803.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/34580803.pdf
