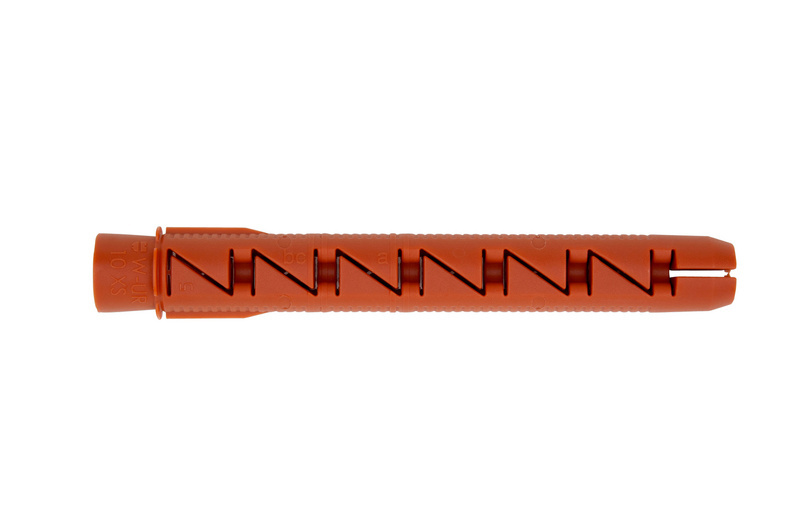

Kunststoff-Rahmendübel W-UR 10 XS 10x70

Schnelle, präzise und stabile Montage dank passgenauem Rahmendübel Zeitsparend dank sofortiger Belastbarkeit Geeignet für demontierbare Verankerungen

Anleitung:

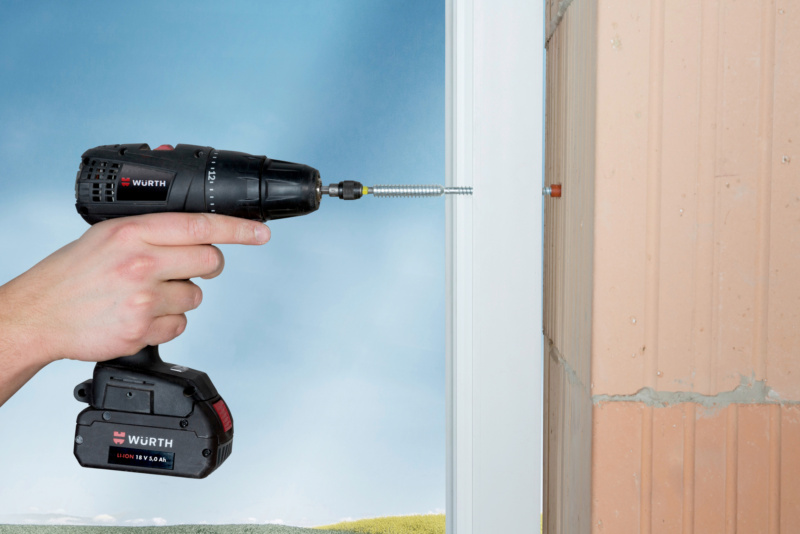

Bohren Sie Loch- und Hohlblocksteine im Drehgang (ohne Schlagwerk) Das Bohrmehl ist aus dem Bohrloch zu entfernen Fensterwände nach ehemaliger DIN 18056 bzw. Elemente mit einer Fläche über 9 m² und absturzsichernde Verglasungen nach TRAV bzw. DIN 18008-4: Die DIN 18056 galt für Fensterwände mit einer Fläche von mindestens 9 m² und einer Seitenlänge der kürzesten Seite von mindestens 2 m. Für diesen Anwendungsbereich sind Dübel mit bauaufsichtlicher bzw. europäischer technischer Zulassung oder einer Zustimmung im Einzelfall zu verwenden. Für die Befestigung von absturzsichernden Verglasungen nach TRAV bzw. DIN 18008-4 sind ebenfalls nur Dübel mit bauaufsichtlicher bzw. europäischer technischer Zulassung oder einer Zustimmung im Einzelfall zu verwenden. Einbautemperatur im Verankerungsgrund ≥ –20 °C Einbautemperatur der Dübelhülse ≥ 0 °C

Anwendungsgebiet:

Bei Lochstein mit großen Kammern wird die AMO-Combi-Schraube empfohlen, die mindestens 2 Stege verankert

Hinweis:

Der ordnungsgemäße Einbau der Bauteile ist unter Berücksichtigung der jeweiligen örtlichen Bausituation (z. B. Fenster-Flügelgewicht, Untergrundbeschaffenheit, Lochbild des Steines) zu überprüfen Die Befestigung von absturzsichernden Verglasungen nach TRAV bzw. DIN 18008-4 darf mit der AMO-Combi-Schraube nur dann erfolgen, wenn eine entsprechende Zustimmung im Einzelfall vor Montagebeginn vorliegt Die Schraubenlänge sollte der Dübellänge plus dem Durchmesser der Schraube entsprechen Eine Bemessung der Befestigung kann bis zur geprüften Fenstergröße bei den geprüften Untergründen und der entsprechenden Montage entfallen

- Inhalt: 100 Stück

Bezeichnung: Kunststoff-Rahmendübel W-UR 10 XS 10x70

Artikelnummer: 0912810900005 100

Hersteller: Würth

Hersteller-Nummer: 0912810900005 100

Kurzbeschreibung: Kunststoff-Rahmendübel W-UR 10 XS - Für die Verwendung in Voll- und Lochsteinen, sowie Beton in Kombination mit der AMO-Combi-Schraube

USt.: 19%

Einheit: Stk.

Kategorie: Rahmenbefestigung

EAN: 4052712574030

33860182.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/33860182.pdf
