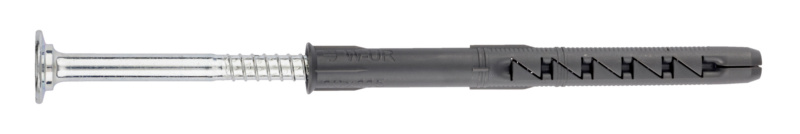

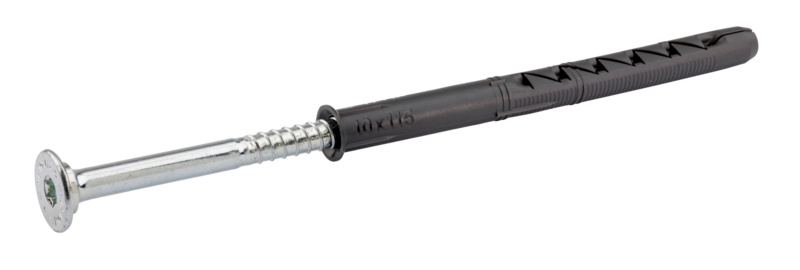

Kunststoff-Rahmendübel SHARK UR mit Tellerkopfschraube aus verzinktem Stahl

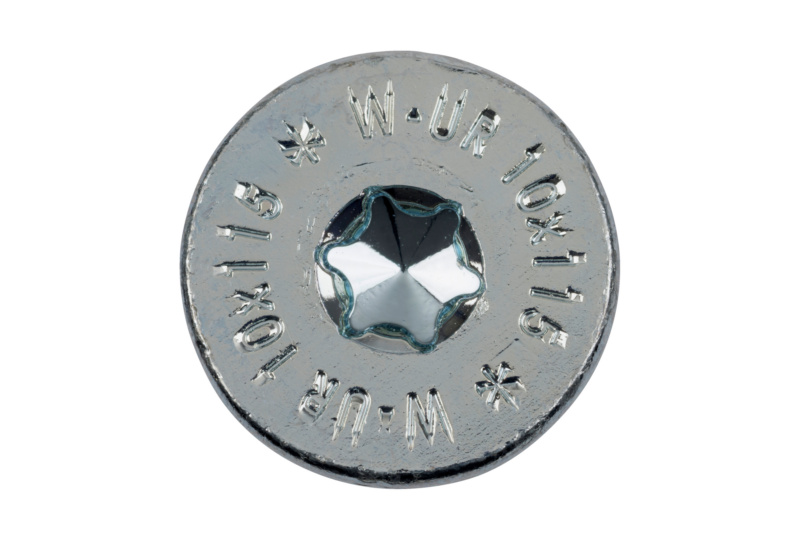

Der Würth Kunststoff-Rahmendübel SHARK UR 10 mit Tellerkopfschraube (gK) ist ideal zur Befestigung von Holz-Unterkonstruktionen im Bereich vorgehängter Fassaden. Der Tellerkopf sorgt für hohe Sicherheit gegen Kopfdurchziehen und bietet starke Leistungswerte bei Zug- und Querbeanspruchung.

Universell einsetzbar

Bestandteil der SHARK UR Produktfamilie, die im Rahmen der ETA-08/0190 für insgesamt mehr als 100 bewährte und moderne Baustoffe geprüft wurde Die Durchmessern 8 und 10 sind für insgesamt 105 verschiedene Untergründe geprüft und zugelassen Verbesserte Sicherheit dank Gutachten zum Brandverhalten in Beton und Mauerwerk

Zuverlässige Kraftübertragung

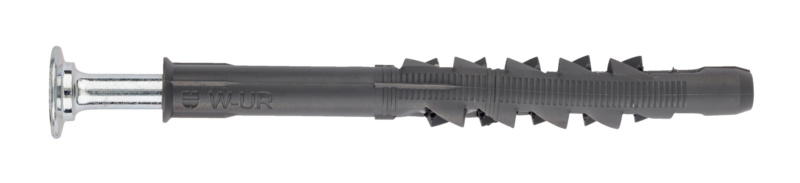

Dank der Dübelgeometrie verspreizen die Zähne in 4 Richtungen und krallen sich im Verankerungsgrund fest Verankerung durch Reibschluss zwischen Dübelhülse und Ankergrund Hohe Traglasten dank Verspreizung in 4 Richtungen Verbesserte Kraftübertragung aufgrund gleichmäßiger, kontinuierlicher Lasteinleitung über den gesamten Spreizbereich Nahezu kein Durchdrehen der Dübelhülse dank geringem Eindrehmoment und Verspreizung Dübelhülse aus hochwertigem Polyamid Sehr starke Verdrehsicherung

Effiziente Montage

Zeitsparend dank sofortiger Belastbarkeit Geringer Montageaufwand, da Dübelhülse und Spezialschraube vormontiert sind Einschlagsperre verhindert vorzeitiges Aufspreizen des Dübels bei der Montage

Setztiefen

Zwei Setztiefen in definierten Baustoffen

Anleitung:

Bohren Sie Loch- und Hohlblocksteine im Drehgang (ohne Schlagwerk) Bohrmehl ist aus dem Bohrloch zu entfernen z. B. mit der Ausblaspumpe Art.-Nr. 0903990001 Bohren in Beton mit Absaugbohrer erspart die Bohrlochreinigung Einbautemperatur im Verankerungsgrund ≥ –20 °C Einbautemperatur der Dübelhülse ≥ 0 °C

Anwendungsgebiet:

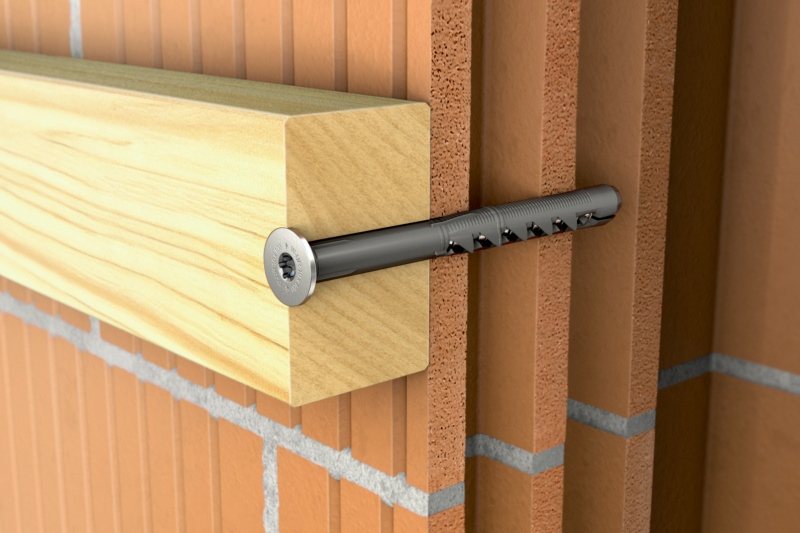

Der Dübel darf mit Europäischer Technischer Bewertung (ETA) als Mehrfachbefestigung von nicht tragenden Systemen (z. B. Fassade, abgehängte Decke, ...) verwendet werden Durch ETA-Bewertung für über 100 Baustoffe wie zahlreiche Mauersteine unter anderem Voll- und Lochziegel, Kalksandloch- und Vollsteine, Betonvoll- und Lochsteine, Hohlblöcke aus Leichtbeton zugelassen Geeignet für Normalbeton Mauerwerkswänden wie Vollziegel, Kalksandvollsteine, Hochlochziegel, Kalksandlochsteine, Hohlblöcke aus Leichtbeton, Vollsteine und Vollblöcke aus Leichtbeton, Mauersteine aus Beton und Porenbeton Geeignet zur Befestigung von Fassaden-, Decken- oder Dachunterkonstruktionen (aus Holz oder Stahl), Holzbalken, Holzlatten, Metallkonsolen, Metallschienen, abgehängten Decken, Kabeltrassen, Winkeln, Profilen, Wandschränken, Regalen, etc. Die galvanisch verzinkte Schraube ist im Freien und in Feuchträumen (sorgfältiger Einbau) geeignet, wenn der Schraubenkopf ausreichend vor Feuchtigkeit und Schlagregen geschützt ist. Ein dauerelastischer Dichststoff wird zum Schutz empfohlen. Geeignet zur Befestigung, welche einen Nachweis über Belastbarkeit unter Brandbeanspruchung fordern Zur Befestigung von Holz-Unterkonstruktionen (Nadelholz) in Fassadenanwendungen

Tragfähigkeitskonzept

Lastabtrag von Zugkräften über den Schraubenkopf Querlastabtrag über Lochleibung im Holz in Kombination mit Seilwirkung/Biegetragfähigkeit

Hinweis:

Gilt gemäß Gutachten für Nadelholz; Gruppenbefestigungen (Achsabstände) sind nicht abgedeckt; Tragfähigkeit im Untergrund separat nachzuweisen.

- Inhalt: 40 Stück

Bezeichnung: Kunststoff-Rahmendübel SHARK UR mit Tellerkopfschraube aus verzinktem Stahl

Artikelnummer: 5912810805005 40

Hersteller: Würth

Hersteller-Nummer: 5912810805005 40

Kurzbeschreibung: Kunststoff-Rahmendübel SHARK UR - mit Tellerkopfschraube aus verzinktem Stahl - Universal-Rahmendübel mit spezieller Dübelgeometrie und sofortige Belastbarkeit mit ETA-Bewertung für über 100 Baustoffe

USt.: 19%

Einheit: Stk.

Kategorie: Rahmenbefestigung

EAN: 4065746320672

117486705.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/117486705.pdf
