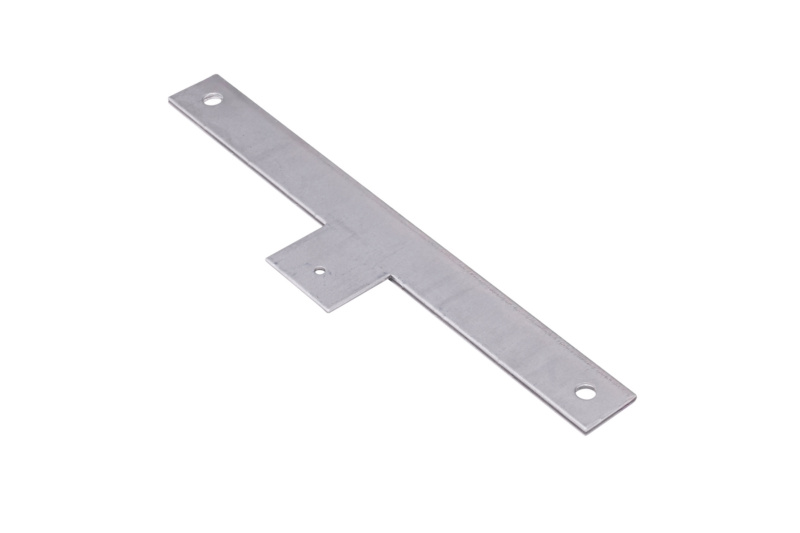

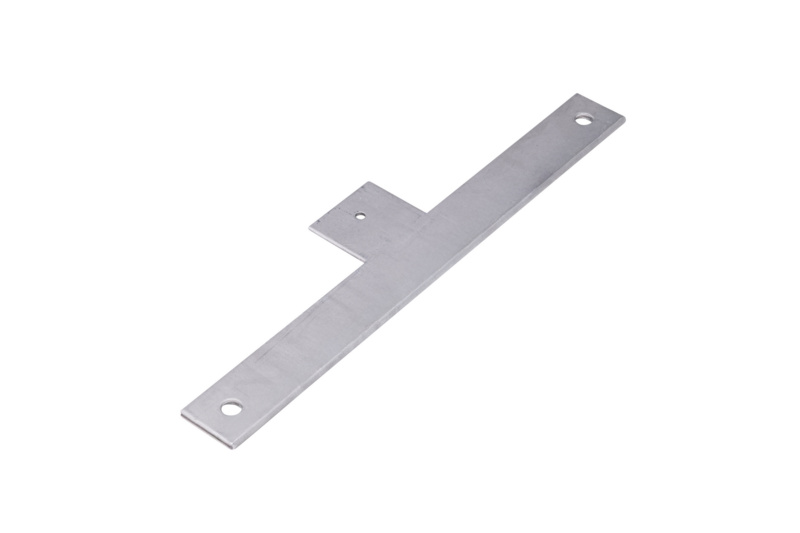

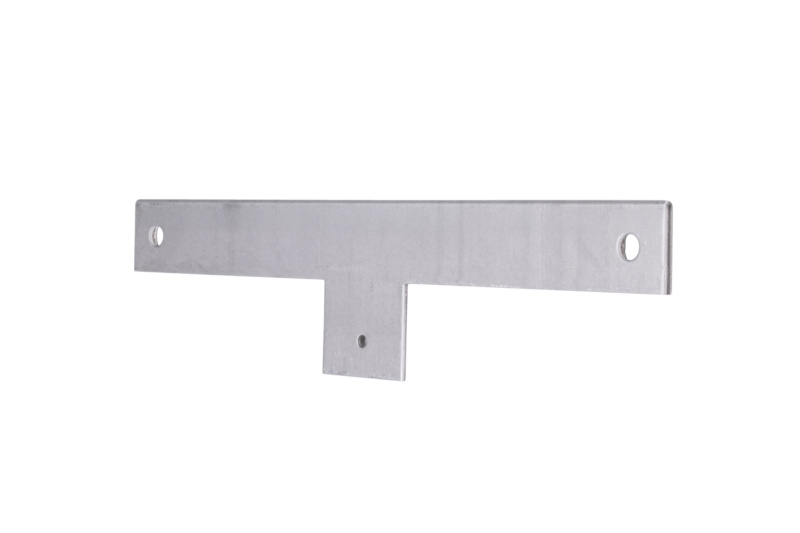

Konsolenbefestigung T-Winkel W-ABZ T-WNKL-(F.FEMNTG-LAIBBEF)-W-ABZ-10MM

Zubehör zur Fenstermontageschiene W-ABZ zur absturzsichernden Fensterbefestigung mit bauaufsichtlicher Zulassung Lastverteilung auf zwei Dübel Ermöglicht regelkonforme Befestigung der W-ABZ in der Laibung in weiteren Mauerwerksuntergründen Einfach Montage an die W-ABZ mit beiliegender Schraube

Anleitung:

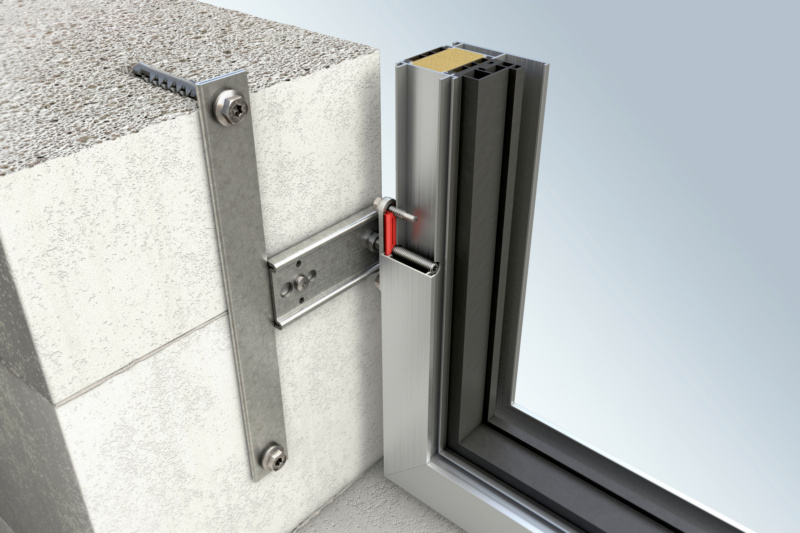

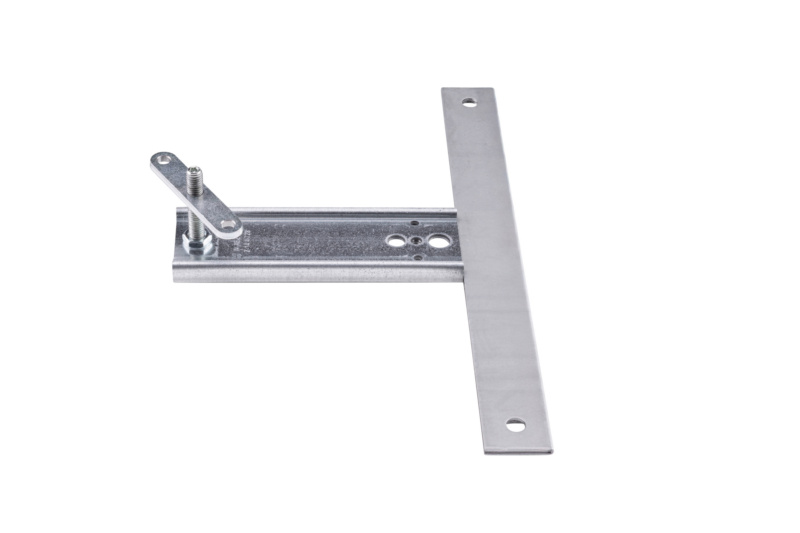

Fenstermontageschiene W-ABZ wird nach der Montageanleitung am Blendrahmen des Fensterelements montiert. Konsolenbefestigung T-Winkel mit beiliegender Schraube (TX25) an der Fenstermontageschiene W-ABZ befestigen. W-ABZ über Justiermöglichkeiten ausrichten, sodass der T-Winkel flächig in der Laibung aufliegt. T-Winkel W-ABZ mit geeignetem Dübelsystem (Kunststoff-Rahmendübel Shark UR 8 + 10, Würth Injektionstechnik) befestigen.

Ausführliche Montageanleitung und Montageanleitung des Dübelsystems beachten.

Anwendungsgebiet:

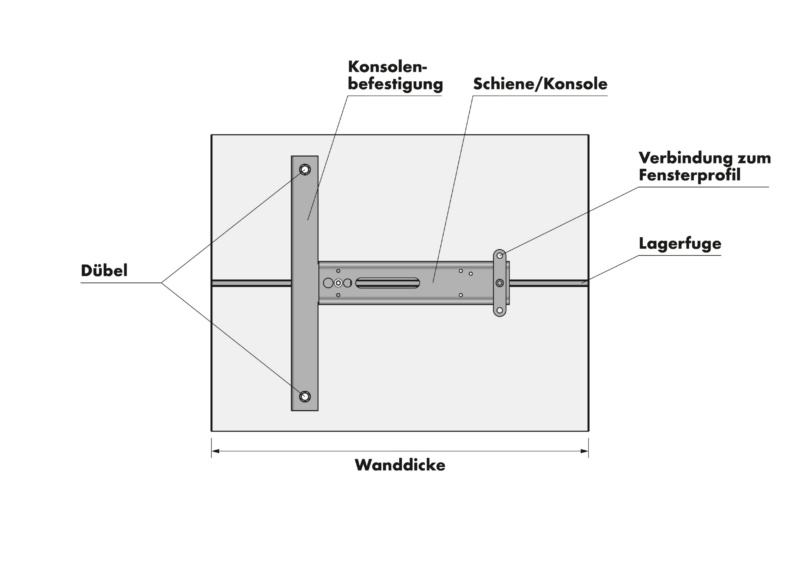

Befestigung absturzsichernder Fensterelemente in Verbindung mit der Fenstermontageschiene W-ABZ in der Laibung mit zwei Dübel je Schiene.

Erweitert das Anwendungsgebiet in Verbindung mit dem Kunststoffrahmendübel Shark UR 8 + 10 auf weitere Verankerungsgründe wie:

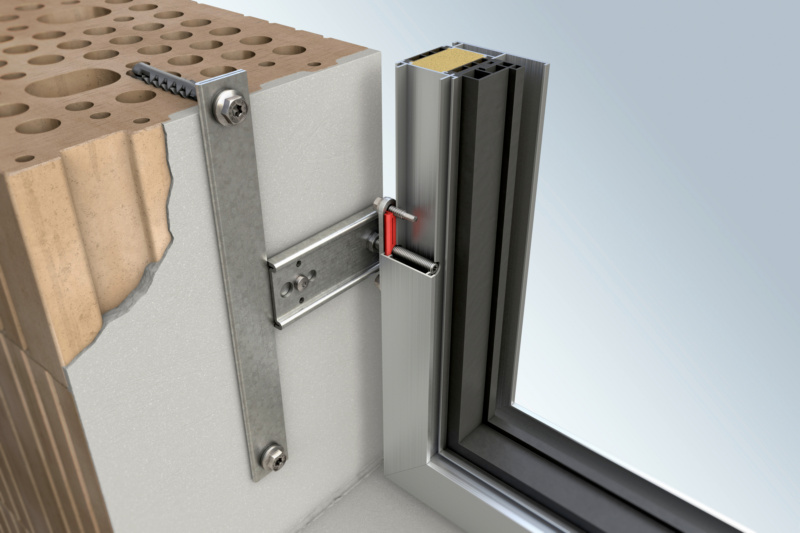

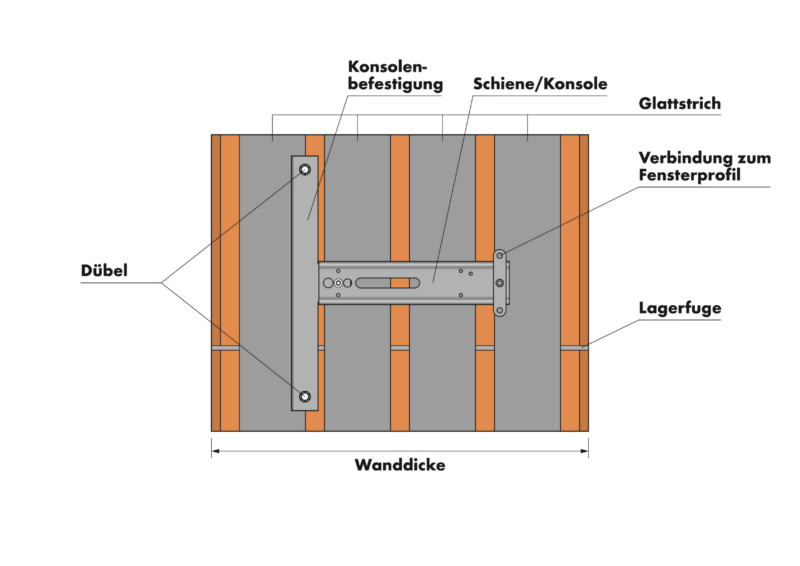

Kalksandvollstein Kalksandlochstein Porenbeton Voll und Hohlblocksteine aus Normalbeton Vollziegel Hochlochziegel bzw. Laibungsziegel

Die jeweilige Zulassung des verwendeten Dübelsystems ist zu beachten.

Hinweis:
Bei der Planung und Bemessung beachten:

Allgemeine bauaufsichtliche Zulassung Z-14.4-728 Absturzsichernde Fensterelementbefestigung Leitfaden zur Planung und Ausführung der Montage von Fenstern und Haustüren (Art.-Nr. 5995 000 000), insbesondere Kapitel 5 Die jeweiligen Zulassungen der Dübelsysteme die zur Anwendung kommen

Weitere Informationen und Unterlagen finden sie auf www.wuerth.de/duebel

- Inhalt: 2 Stück

Bezeichnung: Konsolenbefestigung T-Winkel W-ABZ T-WNKL-(F.FEMNTG-LAIBBEF)-W-ABZ-10MM

Artikelnummer: 0479740905961 2

Hersteller: Würth

Hersteller-Nummer: 0479740905961 2

Kurzbeschreibung: Konsolenbefestigung T-Winkel W-ABZ - T-Winkel zur Befestigung der Fenstermontageschiene W-ABZ, inkl. gewindefurchender Schraube.

USt.: 19%

Einheit: Stk.

Kategorie: Baubedarf

EAN: 4099618767364

29786615.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/29786615.pdf
