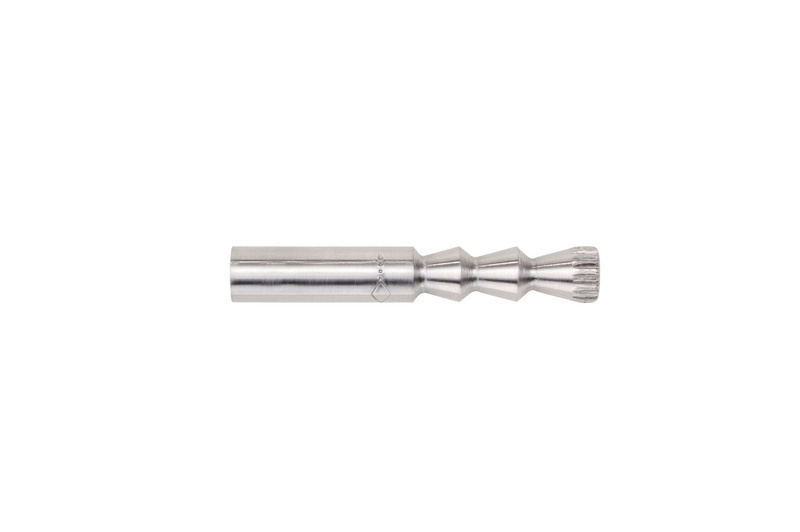

Innengewindeanker W-VIZ-IG Edelstahl A4 M10 x 74

Handelsübliche Gewindestangen und Schrauben (Anforderungen siehe ETA-04/0095) können verwendet werden Oberflächenbündig setzbar: Anbauteile sind jederzeit wieder demontierbar bzw. montierbar. Der Injektionsdübel ist für gerissenen Beton (Betonzugzone) und ungerissenen Beton (Betondruckzone) geeignet Ausgehärteter Injektionsmörtel dichtet das Bohrloch weitestgehend ab Die Bohrlöcher können im Hammerbohrverfahren (W-VIZ-IG M6 bis M20), Saugbohrer (W-VIZ-IG M8 bis M20 nur trockener Beton) und Diamantbohrverfahren (W-VIZ-IG M8 bis M20) erstellt werden. Spreizdruckarme Befestigung ermöglicht geringe Rand- und Achsabstände Die Geometrie des Innengewindeankers ermöglicht ein sicheres Nachspreizverhalten Maschinelle Bohrlochreinigung: Einfaches Handling, sehr gute Bohrlochreinigung, hohe Traglasten Kraftkontrolliert / drehmomentkontrolliert spreizender Dübel aus galvanisch verzinktem Stahl in den Größen M6, M8, M10, M12, M16 und M20

Anleitung:

Bohrloch reinigen: 2x ausblasen, 2x maschinell ausbürsten, 2x ausblasen

Ab W-VIZ-IG M16 Bohrloch mit Druckluft (min. 6 bar, ölfrei) unter Verwendung der zugehörigen Druckluftdüsen ausblasen

Anwendungsgebiet:

Der Dübel darf, mit Europäischer Technischer Bewertung, in bewehrtem oder unbewehrtem Normalbeton der Festigkeitsklasse von mindestens C20/25 und höchstens C50/60 nach EN 206: 2000-12 verwendet werden Verankerung mit Europäischer Technischer Bewertung im gerissenen Beton (Betonzugzone) und im ungerissenen Beton (Betondruckzone) Statische (z.B. Eigengewicht, Einrichtungen, Lagerstoffe) oder quasi-statische (z.B. Geländer) Einwirkung Dübelgröße M6 bis M20: Einbau im trockenen oder nassen Beton Dübelgröße M10 bis M20: Einbau in mit Wasser gefüllten Bohrlöchern W-VIZ-IG/A4 (nicht rostender Stahl A4) darf in trockenen Innenräumen, Außenbereich (einschließlich Industrietmosphäre und Meeresnähe) oder in Feuchträumen verwendet werden Geeignet zur Befestigung von Metallkonstruktionen, Metallprofi len, Konsolen, Fußplatten, Stützen, Geländern, Holzkonstruktionen, Balken, etc.

Hinweis:

Passender Injektionsmörtel: WIT-VIZ, WIT-VIZ Express

- Inhalt: 10 Stück

Title: Innengewindeanker W-VIZ-IG Edelstahl A4 M10 x 74

Condition: New

Article number: 5916210074961 10

EAN: 4050642294998

Packaging Unit: Paket(e)

Packaging Content: 10 Stk.

Manufacturer: Würth

Manufacturer-Number: 5916210074961 10

Short description: Innengewindeanker W-VIZ-IG Edelstahl A4 - für Injektionssystem W-VIZ-IG/A4 (Beton)

VAT: 19%

Category: Befestigungen

30414408.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/30414408.pdf
