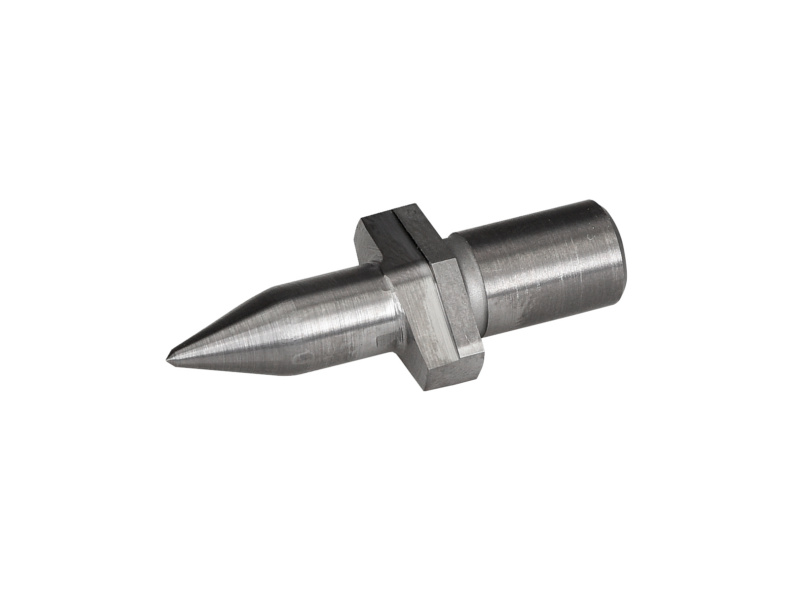

Fließbohrer flach ohne Kragen

Prozessverbesserung

Bis zu 66% Zeitersparnis durch Automatisierung

Kostenersparnis

Keine Niet- oder Schweißmuttern notwendig Weniger Prozessschritte notwendig

Reduzierte Einstellzeit

Reduzierung der manuellen Rüstzeit um 50%.

Keine Nachbearbeitung erforderlich

0% verfehlte Bohrungen/Gewinde oder mitdrehende Gewinde

Vorteile

Spanloses Bohren und Gewindeschneiden Keine Abfall- und Entsorgungskosten Keine zusätzlichen Investitions- oder Lagerkosten Reduzierung der Arbeitsschritte Keine Fremdmaterialien erforderlich Hohe Prozesssicherheit Vollhartmetallwerkzeuge bieten eine besonders lange Lebensdauer Mehrfache Gewindelänge der ursprünglichen Materialstärke

Anleitung:

Den Fließbohrer immer vollständig bis zum Anschlag in die Spannzange einspannen und die Überwurfmutter fest anziehen. Nach den ersten 4-5 Bohrungen kontrollieren und ggf. nachziehen. Tiefenanschlag: Schneiden des Bohrers bündig mit der Werkstückoberfläche setzen, ggf. nachjustieren Das zu bearbeitende Werkstück muss waagrecht, fest und vibrationsfrei eingespannt sein. Auf ausreichende Kühlung/Schmierung sowie geeignete Drehzahl achten! Bohrer an die Oberfläche heranfahren und leicht ansetzen, dann stetig Druck aufbauen. Das zu bearbeitende Material wird erhitzt und aufgeschmolzen. Mit dem Bohrer zügig das Material durchdringen und die Buchse nach unten ausformen. Den Bohrprozess nicht unterbrechen! Als Faustformel gilt eine Bohrzeit von ca. 1 Sekunde pro 1 mm Wandstärke. Um den Kragen abzutragen, sollte die Vorschubgeschwindigkeit am Ende deutlich erhöht werden. Achtung: der abgetragene Span fliegt dann weg - unbedingt enstprechende Schutzkleidung tragen. Bei Erreichen des Tiefenanschlags den Bohrer sofort wieder zügig herausfahren. Dreht der Fließbohrer zu lange auf der Stelle, wird das Material überhitzt! Achtung: den heißen Bohrer und das erhitzte Werkstück nicht mit der Hand anfassen (nur mit entsprechendem Werkzeug oder Schutzhandschuhen)!

Anwendungsgebiet:

Für den Einsatz auf Ständerbohrmaschinen und CNC-Bearbeitungszentren geeignet Automobil und Landwirtschaft Bau-, Solar- und Heizungsindustrie Treppen, Geländer und Fassaden Stahlmöbel und Reha-Zubehör

Hinweis:

Der Bohrer muss bei jeder 2. bis 3. Bohrung mit einer Schmierpaste versehen werden, um die Standzeit zu erhöhen. Empfehlung: Hochtemperatur-Schmierpaste HSP 1400. Die Verwendung des Spannzangenfutters mit Kühlrippen wird dringend empfohlen, da während des Bohrprozesses eine sehr hohe Wärme erzeugt wird (700 - 800° C) und dadurch die Wärmeübertragung auf die Maschinenspindel signifikant reduziert wird. Ohne dieses Spannzangenfutter kann die Maschine beschädigt werden. Der Einsatz mit Gewindeformern wird empfohlen, da hierbei die Auszugsresistenz und das Überdrehmoment deutlich höher als beim Einsatz mit Maschinengewindebohrern sind.

- Inhalt: 1 Stück

Bezeichnung: Fließbohrer flach ohne Kragen

Zustand: Neu

Artikelnummer: 0618100800961 1

EAN: 4062856184217

Verpackungseinheit: Stk.

Hersteller: Würth

Hersteller-Nummer: 0618100800961 1

Kurzbeschreibung: Fließbohrer - flach ohne Kragen - Der Problemlöser zur Erzeugung einer zusätzlichen Wandstärke durch Verdrängung des Ausgangmaterials. Die erhöhte Wandstärke ermöglicht die Erstellung von Gewinden mit hohen Auszugskräften und hohen Überdrehmo...

USt.: 19%

Kategorie: Sonstiges

29204720.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/29204720.pdf
