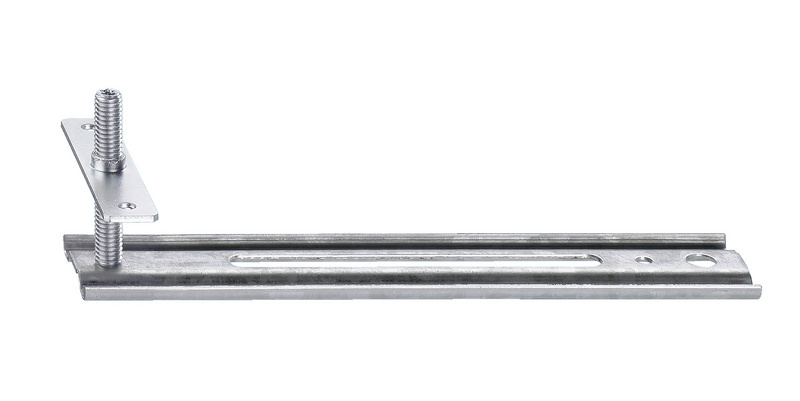

Fenstermontageschiene mit Anschraubplatte JB-D MNTGSHN-JB-D50-40-AM8-(A2K)

Planbar, flexibel, sicher

Das justierbare Fenstermontagesystem JB-D ermöglicht eine planbare Fenstermontage nach RAL-Richtlinie und die sichere Ableitung aller auftretenden Verkehrslasten. Das System ist dreidimensional justierbar, um Bautoleranzen einfach auszugleichen. Die Einbauebene ist frei wählbar und kann entsprechend dem Isothermenverlauf angepasst werden.

Anleitung:

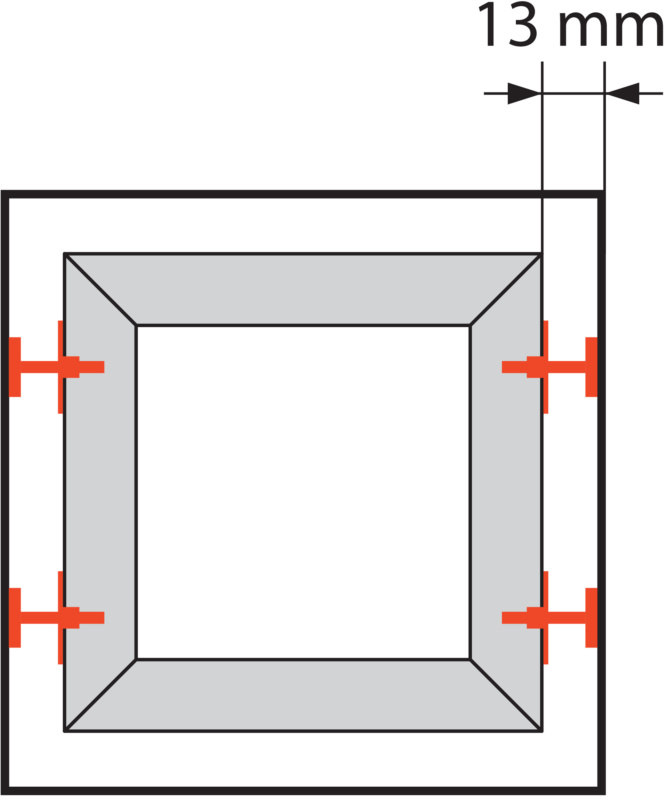

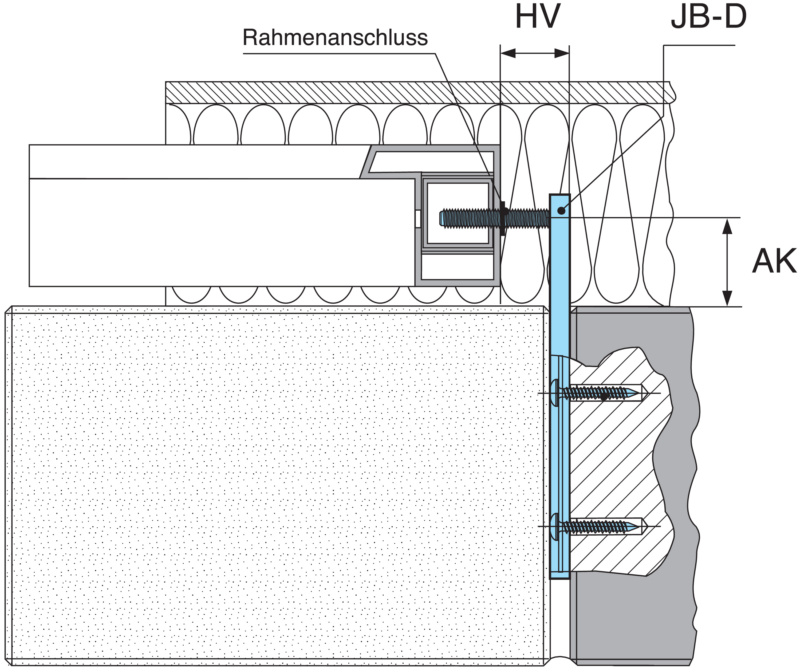

Die Montageschienen können bereits in der Fensterproduktion oder erst auf der Baustelle in die vorgebohrten Sack- oder Durchgangslöcher (Ø 10,5 mm) am Fenster rahmenprofil montiert werden. Nachdem die Fenster auf die Konsolen gestellt und ausgerichtet wurden, können die Montageschienen seitlich auf Flucht der Wandung (Mauerwerk) herausgedreht werden. Die Fenster ins Lot stellen und befestigen.

Anwendungsgebiet:

Kalksandvollstein, Porenbeton, Beton und Lochsteinmauerwerk Für die seitliche Befestigung der Fenster am Baukörper

Hinweis:

Bitte achten Sie beim Einsatz der Befestiger bei allen Konsolen und Schienen auf deren Eigenschaften und Bedingungen! Berechnung der Tragfähigkeit immer mit 2 Konsolen ermittelt! Druck- + Zug-Kräfte Übersicht der Tragfähigkeit der Fenstermontageschiene

- Inhalt: 1 Stück

Title: Fenstermontageschiene mit Anschraubplatte JB-D MNTGSHN-JB-D50-40-AM8-(A2K)

Articel number: 047973356 990 1

Manufacturer: Würth

Manufacturer-Number: 047973356 990 1

Short description: Fenstermontageschiene mit Anschraubplatte JB-D - Stahl verzinkt, Zur justierbaren Fenstermontage in wärmegedämmten Wandkonstruktionen.

VAT: 19%

Unit: Stk.

Category: Baubedarf

EAN: 4049557173757
