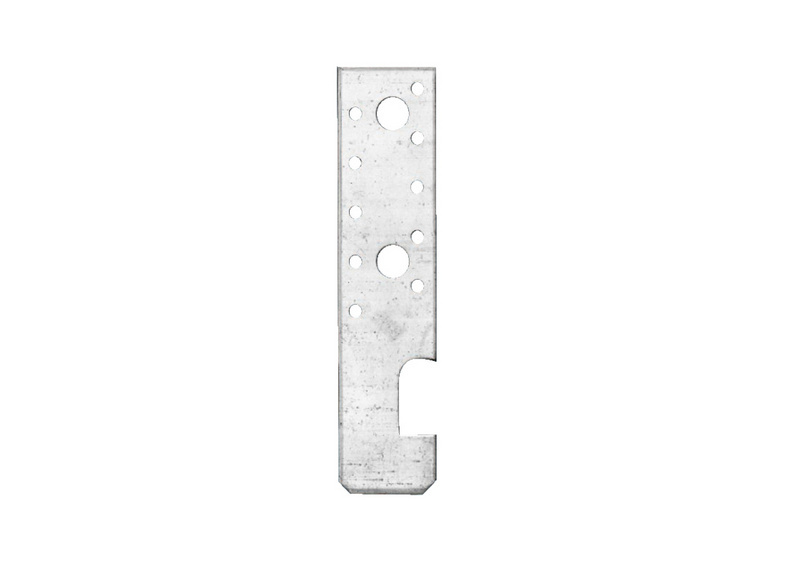

EH-Anker 175x40x30x15

Zugfestigkeit R_m 330 N/mm² Bruchdehnung A₈₀ 19% Beidseitig feuerverzinkte Bleche (S250GD + Z275 (ca. 20µm)) Verwendung in der Nutzungsklasse 1 und 2 gemäß EN 1995:2013

Anleitung:
Geeignete Verbindungsmittel

Kamm- Rillennägel gemäß EN 14592: 4,0 x 40 mm ASSY Balkenschuhschraube gemäß ETA 11/0190: 5,0 x 40 mm ASSY 3.0 Kombi gemäß ETA 11/0190: d = 12 mm Bolzen nach Herstellerspezifikation: M12

Anwendungsgebiet:

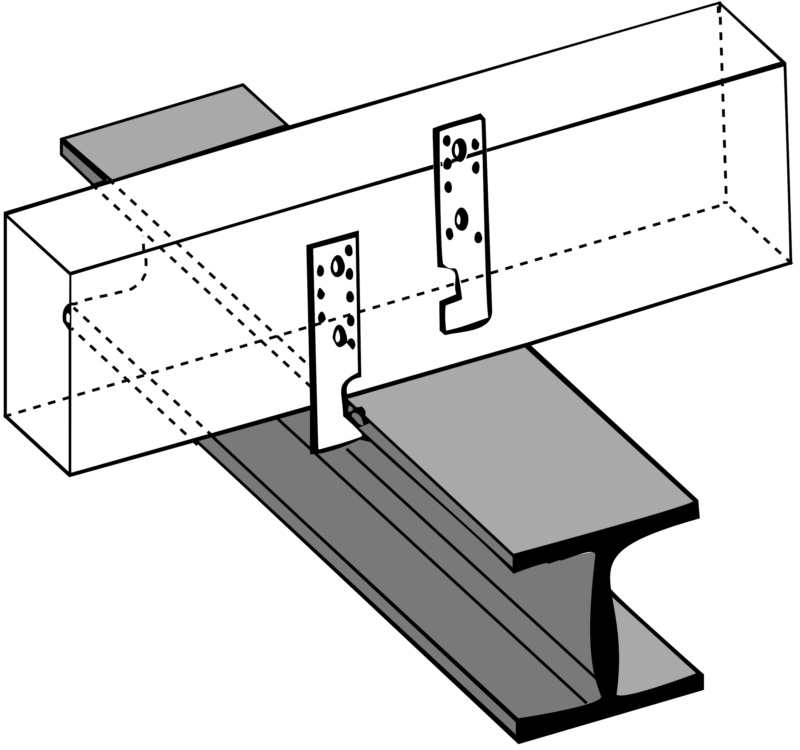

Befestigung bzw. Windsogsicherung von Holzbalken, Sparren oder Pfetten an T-Stahl-Trägern.

Hinweis:

Die Mindestholzbreite ist abhängig von gewählten Verbindungsmittel. Dabei müssen für die Nägel, Schrauben und Bolzen der Randabstand nach EC5 oder entsprechender Zulassung eingehalten werden. Der Bolzen-/ Schraubendurchmesser darf maximal 2 mm kleiner als der Durchmesser des Loches sein.

Erhältliche Arbeitsunterlagen:

Lasttabellen und ausführliche Verarbeitungshinweise finden Sie unter der Service Seite www.wuerth.de/holzverbinder.

- Inhalt: 50 Stück

Bezeichnung: EH-Anker 175x40x30x15

Artikelnummer: 068117540 061 50

Hersteller: Würth

Hersteller-Nummer: 068117540 061 50

Kurzbeschreibung: EH-Anker - Die Eisen-Holz-Anker werden zur Befestigung bzw. Windsogsicherung von Holzbalken, Sparren oder Pfetten an T-Stahlträgern verwendet. Sie sind als Verschiebesicherung gegen Ausklinken beidseitig anzubringen und beginnend vom Stahlträgern her...

USt.: 19%

Einheit: Stk.

Kategorie: Holzverbindungen

EAN: 4011231560917

56191880.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/56191880.pdf
