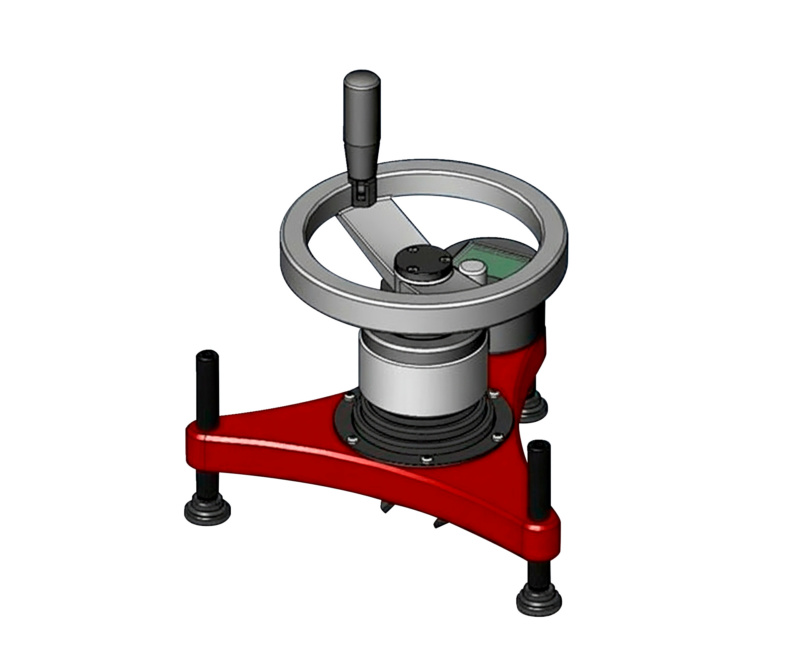

Dübel-Prüfgerät Typ 12,5kN für Kunststoff-Rahmendübel

Fein justierbare Dreipunktauflage die nach der Prüfrichtlinie (siehe Zulassungsbescheid) die Reaktionskräfte 15 cm vom Dübel entfernt in den Verankerungsgrund einleitet Stabile Aluminium- und Stahlkonstruktion, die vielseitig einsetzbar ist und aufgrund des relativ geringen Gewichtes auch unter schwierigsten Bedingungen leicht zu handhaben ist Messuhrenhalter direkt an der Zugspindel zum Messen des Schlupfes in Verbindung mit der vorhandenen Messuhr Adapterstück kann direkt mit dem Dübel montiert werden, das Prüfgerät wird mit der Kralle dann nur eingehängt

Lieferumfang

1 Aluminiumkoffer 1 Dreifußprüfgerät 4 Adapterstücke (6-14 mm) 1 Messuhr

Anleitung:
Prüfanweisungen

Bohrung an geeigneter Stelle herstellen und Adapterstück mittels Dübel und Schraube montieren Prüfgerät rechtwinklig zur Oberfläche ansetzen, so dass die Klaue des Prüfgeräts unter Adapter greift Durch Rechtsdrehen des Handrades wird die Dübelverbindung auf zentrischen Zug belastet – (Achtung, Handrad vor der Prüfung ganz nach links drehen)

Anwendungsgebiet:

Zugprüfung auf zentrischen Zug für Rahmendübel und sonstige Dübel, wie z. B. WIT, Allzweckdübel . . . bis max. 12,0 kN (1200 kg)

Hinweis:
Prüfblock zur Dokumentation bitte über Ihren Verkäufer anfragen. - Inhalt: 1 Stück

Title: Dübel-Prüfgerät Typ 12,5kN für Kunststoff-Rahmendübel

Articel number: 0912990 061 1

Manufacturer: Würth

Manufacturer-Number: 0912990 061 1

Short description: Dübel-Prüfgerät Typ 12,5kN - für Kunststoff-Rahmendübel - Auch für sonstige ähnliche Dübel geeignet

VAT: 19%

Unit: Stk.

Category: Rahmenbefestigung

EAN: 4011231998444

79022757.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/79022757.pdf
