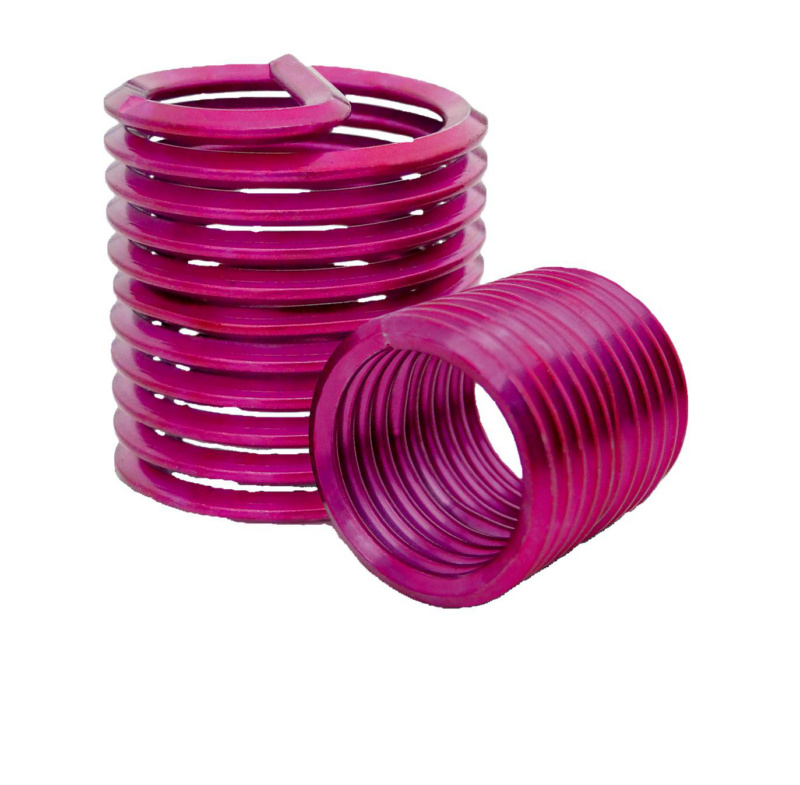

Drahtgewindeeinsatz W.TEC® INSERT COIL Screw Grip GWDEINSA-SG-A2-M8X16

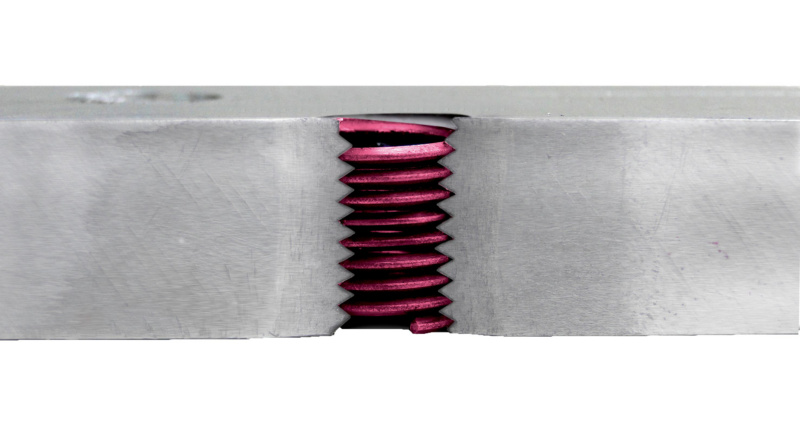

Perfekte Kombination aus platzsparender und widerstandsfähiger Gewindeverstärkung

in metallischen Werkstoffen mit geringer Festigkeit in Kunststoffen.

Optimale Kräfteverteilung

Flexibilität der Gewindeeinsätze kompensiert Steigungs- und Winkelfehler

Sicherer Sitz des Gewindeeinsatzes Minimiertes Gewindereibmoment und minimierte Torsionsspannung Erhöhte Korrosionsbeständigkeit Platz- und Gewichtsminimierung

Geringe Anzahl an benötigten Verbindungsstellen bzw. reduzierte Verschraubungsabmessungen

Kostenminimierung

Durch Gewindepanzerung und damit verbundenen minimalen Reparaturaufwand

Integrierte Verliersicherung

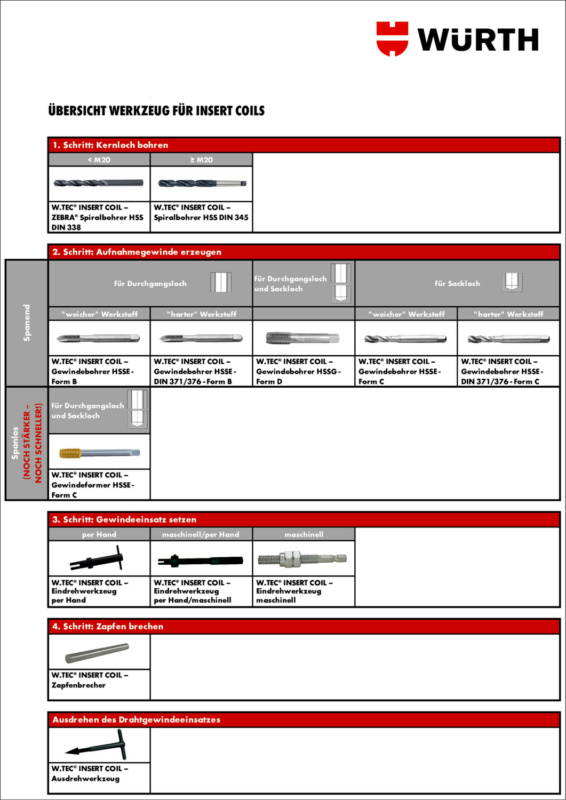

Anleitung:
In 4 Schritten zu einem widerstandsfähigen Gewinde:

Schritt 1:

Kernloch bohren bzw. das beschädigte Gewinde aufbohren

Schritt 2:

Aufnahmegewinde erzeugen

Spanend mittels Gewindebohrer

ODER

Spanlos mittels Gewindeformen für ein noch belastbareres Aufnahmegewinde

Schritt 3:

Gewindeeinsatz setzen

Der Drahtgewindeeinsatz kann sowohl maschinell als auch per Hand mit dem entsprechenden Eindrehwerkzeug montiert werden.

Schritt 4:

Zapfen brechen

Den Mitnehmerzapfen mit einem Zapfenbrecher, durch einen leichten Schlag an der Sollbruchstelle abtrennen und entfernen. Bei Serienfertigung stehen auch automatische Zapfenbrecher zur Verfügung.

- Inhalt: 10 Stück

Title: Drahtgewindeeinsatz W.TEC® INSERT COIL Screw Grip GWDEINSA-SG-A2-M8X16

Condition: New

Article number: 46268 16 961 10

EAN: 4046777806168

Packaging Unit: Paket(e)

Packaging Content: 10 Stk.

Manufacturer: Würth

Manufacturer-Number: 46268 16 961 10

Short description: Drahtgewindeeinsatz W.TEC<SUP>®</SUP> INSERT COIL Screw Grip - Mit reduziertem Außendurchmesser für verbesserten Einbau. Zur Herstellung dauerhafter, hochbelastbarer Innengewinde. Mit einem zusätzlichen schraubenklemmenden Bereich (SG - Screw Grip)...

VAT: 19%

Category: Sonstige Befestigung

29228324.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/29228324.pdf
