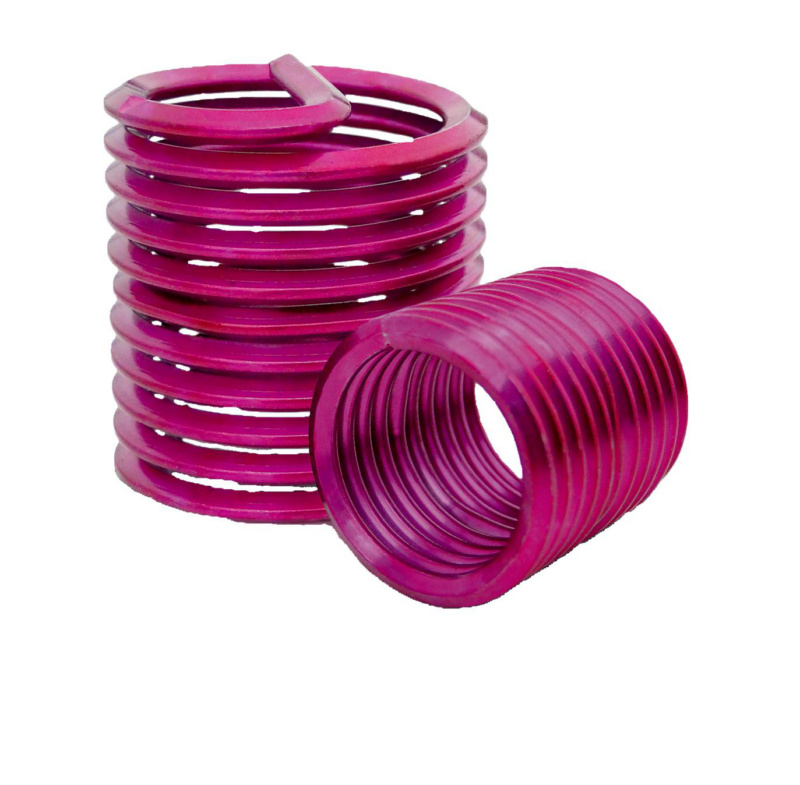

Drahtgewindeeinsatz W.TEC® INSERT COIL Screw Grip GWDEINSA-SG-A2-M20X15

Perfekte Kombination aus platzsparender und widerstandsfähiger Gewindeverstärkung

in metallischen Werkstoffen mit geringer Festigkeit in Kunststoffen.

Optimale Kräfteverteilung

Flexibilität der Gewindeeinsätze kompensiert Steigungs- und Winkelfehler

Sicherer Sitz des Gewindeeinsatzes Minimiertes Gewindereibmoment und minimierte Torsionsspannung Erhöhte Korrosionsbeständigkeit Platz- und Gewichtsminimierung

Geringe Anzahl an benötigten Verbindungsstellen bzw. reduzierte Verschraubungsabmessungen

Kostenminimierung

Durch Gewindepanzerung und damit verbundenen minimalen Reparaturaufwand

Integrierte Verliersicherung

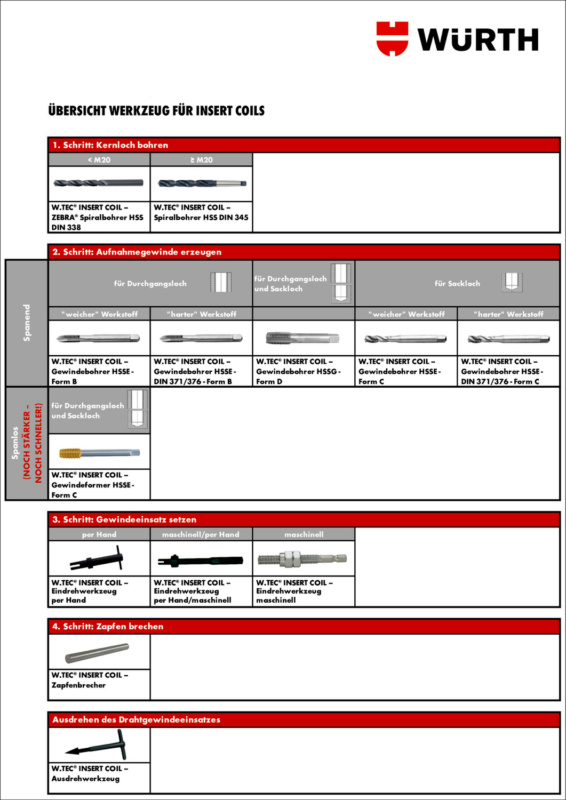

Anleitung:
In 4 Schritten zu einem widerstandsfähigen Gewinde:

Schritt 1:

Kernloch bohren bzw. das beschädigte Gewinde aufbohren

Schritt 2:

Aufnahmegewinde erzeugen

Spanend mittels Gewindebohrer

ODER

Spanlos mittels Gewindeformen für ein noch belastbareres Aufnahmegewinde

Schritt 3:

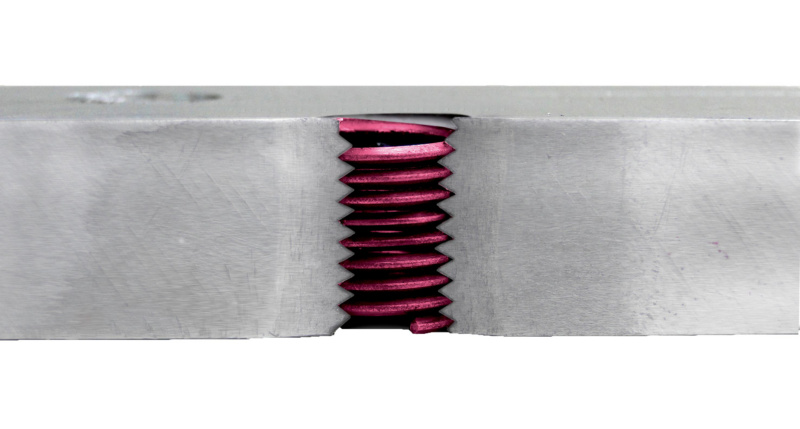

Gewindeeinsatz setzen

Der Drahtgewindeeinsatz kann sowohl maschinell als auch per Hand mit dem entsprechenden Eindrehwerkzeug montiert werden.

Schritt 4:

Zapfen brechen

Den Mitnehmerzapfen mit einem Zapfenbrecher, durch einen leichten Schlag an der Sollbruchstelle abtrennen und entfernen. Bei Serienfertigung stehen auch automatische Zapfenbrecher zur Verfügung.

- Inhalt: 50 Stück

Bezeichnung: Drahtgewindeeinsatz W.TEC® INSERT COIL Screw Grip GWDEINSA-SG-A2-M20X15

Zustand: Neu

Artikelnummer: 462620 15 090 50

EAN: 4045727157404

Verpackungseinheit: Paket(e)

Verpackungsinhalt: 50 Stk.

Hersteller: Würth

Hersteller-Nummer: 462620 15 090 50

Kurzbeschreibung: Drahtgewindeeinsatz W.TEC<SUP>®</SUP> INSERT COIL Screw Grip - Mit reduziertem Außendurchmesser für verbesserten Einbau. Zur Herstellung dauerhafter, hochbelastbarer Innengewinde. Mit einem zusätzlichen schraubenklemmenden Bereich (SG - Screw Grip)...

USt.: 19%

Kategorie: Sonstige Befestigung

29228324.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/29228324.pdf
