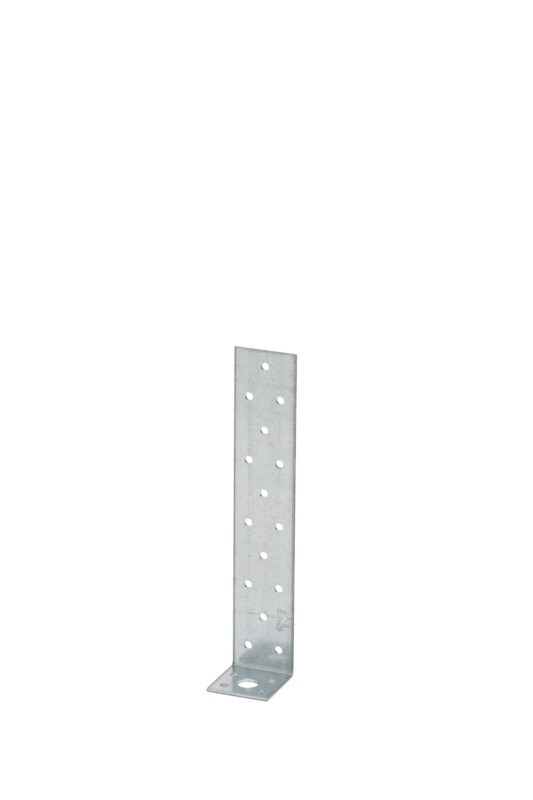

Betonflachstahlanker L-Winkel 200 mm

Vielseitig für einfache Zuganschlüsse verwendbar Leichte Höhenjustierung auf unebenen Untergründen Beidseitig feuerverzinkte Bleche (S250GD + Z275 (ca. 20µm)) der Stärke 4 mm gemäß EN 10346:2009 Verwendung in der Nutzungsklasse 1 und 2 gemäß EN 1995:2013

Anleitung:
Geeignete Verbindungsmittel:

Kamm-/Rillennagel gemäß EN 14592: 4,0x ≥30 mm. Dübelempfehlung zur Befestigung an Beton: W-BS; W-FAZ; W-VIZ; WIT-VM 250

Anwendungsgebiet:

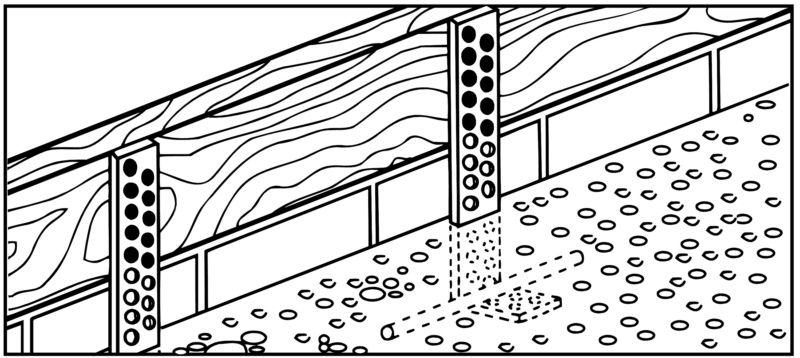

Einbetonierte höhenjustierbare Zugankerverbindung zum Anschluß von Wandelementen oder Stielen in Betonuntergründen.

Hinweis:

Es wird von einem verdrehungsfreien Lastangriff ausgegangen. Die Löcher sind vom Ende des Betonflachstahlankers her auszunageln. Die Anzahl beträgt mindestens 4 und folgt aus der statischen Berechnung. Die verwendeten Nägel müssen einen Durchmesser aufweisen, der zu den Löchern des Betonflachstahlankers passt. Eine Baumkante ist nicht zulässig, die Betonflachstahlanker müssen vollflächig auf dem Holz aufliegen. Die Bauteile müssen eine Dicke aufweisen, die größer als die Eindringtiefe der Nägel im Bauteil ist. Es sind die jeweiligen Randbedingungen der jeweiligen Dübelzulassung zu beachten Stahlversagen bei Beanspruchung auf Biegung wird maßgebend für Betonflachstahlanker, die mit Metalldübel und Unterlegscheibe 43 mm x 4 mm nach EN ISO 7094 im Beton befestigt werden. Stahlversagen bei Beanspruchung auf Zug wird maßgebend für einbetonierte Betonflachstahlanker.

- Inhalt: 25 Stück

Bezeichnung: Betonflachstahlanker L-Winkel 200 mm

Artikelnummer: 0681200040061 25

Hersteller: Würth

Hersteller-Nummer: 0681200040061 25

Kurzbeschreibung: Betonflachstahlanker L-Winkel - Betonflachstahlanker eignen sich im Holzbau ideal für die einfache und sichere Zugverbindung von Stützen, Pfosten und Schwellen, wobei der Zuganker fest im Untergrund einbetoniert wird

USt.: 19%

Einheit: Stk.

Kategorie: Holzverbindungen

EAN: 4011231560948

56191965.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/56191965.pdf
