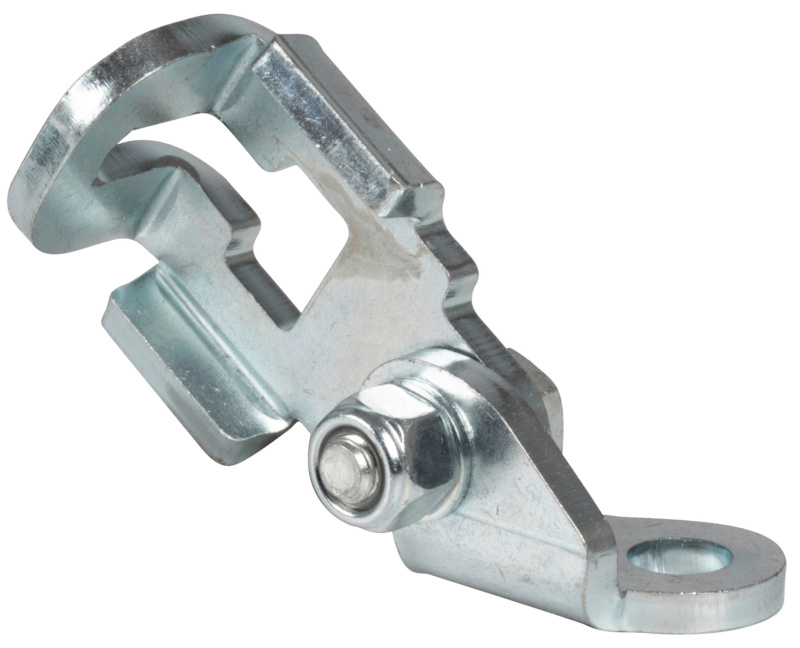

Zur Abstützung der Befestigungssysteme (Varifix und Rohrhalter), um sie gegen seismische Belastungen beständig zu machen
Hauptmerkmale:
Aus weißem, verzinktem S275JR Stahl (Mindestdicke verzinkt 5 μm)
Nur für den Einsatz in trockenen Innenbereichen
Kompatibel mit der Varifix-Serie
Zur Verwendung in Kombination mit M10-Gewindestangen oder mit dem anti-seismischen Element W-SE 4
Ausgestattet mit Bohrung Durchm. 14 mm für Wand-/Deckenbefestigung mit M12 Dübeln oder zur Befestigung an anderen anti-seismischen Elementen mit M12 Befestigungsteilen
Anleitung: Den angegebenen Winkelbereich beachten: 45° ± 15°
Das Element W-SE 3 mit Muttern und Unterlegscheiben M10 an der Gewindestange M10 befestigen

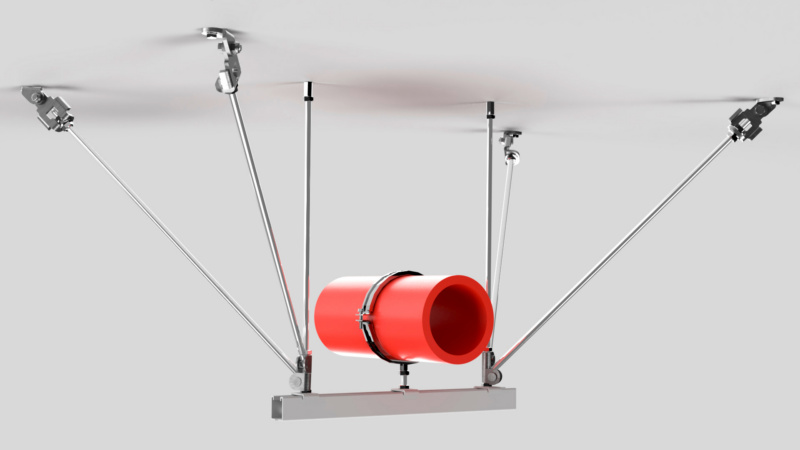

Anwendungsgebiet: Erdbebensichere Halterungssysteme für Industrieanlagen
Hinweis: Die statische und seismische Bemessung der Halterung muss durch einen qualifizierten Fachingenieur erfolgen.

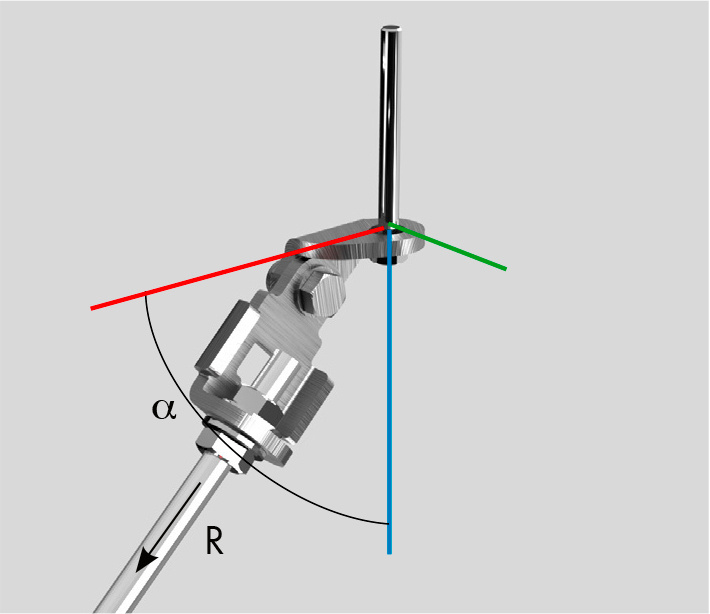

Die zulässige Zugfestigkeit des Elements beträgt 4,8 kN (≈ 480 kg) und gilt für eine Neigung von α = 45° ± 15° zur Horizontalen.
Der strukturelle Widerstand des gesamten anti-seismischen Halterungssystems ist abhängig von der gewählten Systemkonfiguration. Diese Konfiguration umfasst alle Komponenten des Systems und muss anhand des entsprechenden Bemessungsdiagramms von einem qualifizierten Fachmann berechnet werden.
- Inhalt: 10 Stück
