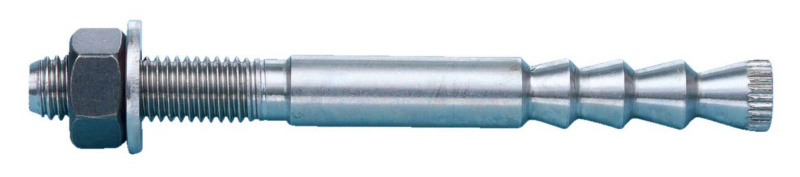

Ankerstange W-VIZ-A Edelstahl A4 M12-25/140

Durchsteckmontage (M10 bis M24) und Vorsteckmontage (M8 bis M24) Hohe Traglasten, kleine Achs- und Randabstände Der Injektionsdübel ist für gerissenen Beton (Betonzugzone) und ungerissenen Beton (Betondruckzone) geeignet Die Bohrlöcher können im Hammerbohrverfahren (W-VIZ M8 bis M24), Absaugbohrer (W-VIZ M10 bis M24) und Diamantbohrverfahren (W-VIZ M10 bis M24) erstellt werden Ausgehärteter Injektionsmörtel dichtet das Bohrloch weitestgehend ab Spreizdruckarme Befestigung ermöglicht geringe Rand- und Achsabstände Die Geometrie der Ankerstange ermöglicht ein sicheres Nachspreizverhalten Maschinelle Bohrlochreinigung: Einfaches Handling, sehr gute Bohrlochreinigung, hohe Traglasten Montagesicherheit durch Aufbringen des vorgeschriebenen Drehmoments beim Verankern Kraftkontrolliet/drehmomentkontrolliert spreizender Dübel aus nicht rostendem Stahl in den Größen M8, M10, M12, M16, M20 und M24 Die Kraftübertragung erfolgt über die mechanische Verzahnung einzelner Konen im Verbundmörtel und weiter über eine Kombination aus Halte- und Reibungskräften im Verankerungsgrund (Beton)

Anleitung:

Bohrloch reinigen: 2x ausblasen, 2x maschinell ausbürsten, 2x ausblasen

Ab M20 Bohrloch mit Druckluft unter Verwendung der zugehörigen Druckluftdüsen ausblasen

Anwendungsgebiet:

Der Dübel darf, mit Europäischer Technischer Bewertung, in bewehrtem oder unbewehrtem Normalbeton der Festigkeitsklasse von mindestens C20/25 und höchstens C50/60 nach EN 206-1:2000-12 verwendet werden Verankerung mit europäischer technischer Bewertung im gerissenen Beton (Betonzugzone) und im ungerissenen Beton (Betondruckzone) Statische (z.B. Eigengewicht, Einrichtungen, Lagerstoffe) oder quasi-statische (z.B. Geländer) Einwirkungen: M8 bis M24 Seismische Einwirkung, Erdbeben (Kategorie C1 + C2): M10 bis M24 Dübelgröße M8 bis M24: Einbau im trockenen oder nassen Beton Dübelgröße M12 bis M24:Einbau in mit Wasser gefüllten Bohrlöchern (Ausnahme: W-VIZ-A 75 M12 Montage im wassergefüllten Bohrloch nicht zulässig) Einsetzbar in Beton C20/25 und druckfestem Naturstein (ohne Zulassung) W-VIZ/A4 (nicht rostender Stahl A4) darf in trockenen Innenräumen, im Außenbereich (einschließlich Industrieatmosphäre und Meeresnähe) oder in Feuchträumen verwendet werden Geeignet zur Befestigung von Metallkonstruktionen, Metallprofilen, Konsolen, Fußplatten, Stützen, Geländern, Holzkonstruktionen, Balken, etc.

Hinweis:

Passender Injektionsmörtel: WIT-VIZ, WIT-VIZ Express

- Inhalt: 10 Stück

Bezeichnung: Ankerstange W-VIZ-A Edelstahl A4 M12-25/140

Zustand: Neu

Artikelnummer: 0905451221061 10

EAN: 4046778370538

Verpackungseinheit: Paket(e)

Verpackungsinhalt: 10 Stk.

Hersteller: Würth

Hersteller-Nummer: 0905451221061 10

Kurzbeschreibung: Ankerstange W-VIZ-A Edelstahl A4 - für Injektionssystem W-VIZ/A4 (Beton)

USt.: 19%

Kategorie: Befestigungen

30414403.pdf: https://media.witglobal.net/stmedia/0100/documents/documents/LANG_de/30414403.pdf
