Spreizdruckfreie, formschlüssige und demontierbare Verankerung
Funktion der Lastaufnahme bleibt auch bei thermischer Belastung erhalten
Geprüfte Feuerwiderstandsdauer von 120 Minuten
Zeitersparnis – kein Dübel erforderlich
Kurze Montagezeiten, es werden keine Setzwerkzeuge benötigt
Durch RW-Antrieb höhere Bit-Standzeit, bessere Kraftübertragung und keine Auswurfkräfte
Durchsteckmontage
Sofort belastbar – keine Wartezeiten nach dem Setzen
Hohe Belastbarkeit durch Formschluss
Demontierbarkeit
Nahezu keine Spreizkräfte beim Setzen
Anleitung: Leitfaden zur Planung und Ausführung der Montage von Fenstern und Haustüren Ausgabe 2020
Art.-Nr. 5995000000:
Die Befestigung muss alle planmäßigen auf das Fenster einwirkenden Kräfte sicher in den Baukörper und den Baugrund übertragen. Es sind deshalb die Lasten, die sich aus z. B. Fenstereigenlast, Windlast bzw. Nutzlasten zusammensetzen, (vgl. DIN 1055) zu ermitteln. Gemäß den jeweils gültigen Landesbauordnungen müssen Bauwerke einschließlich der Bauteile so geplant werden, dass das Leben und die Gesundheit der Menschen nicht gefährdet sowie die öffentliche Sicherheit nicht beeinträchtigt werden. Diesem Kriterium muss auch die Befestigung der Fenster entsprechen.
Bei der Besfestigung von Fensterwände nach ehemaliger DIN 18056 bzw. Elemente mit einer Fläche über 9 m2 und absturzsichernde Verglasungen nach TRAV bzw. DIN 18008-4 gilt folgendes zu beachten
Die DIN 18056 galt für Fensterwände mit einer Fläche von mindestens 9 m2 und einer Seitenlänge der kürzesten Seite von mindestens 2 m. Für diesen Anwendungsbereich sind Dübel mit bauaufsichtlicher bzw. europäischer technischer Zulassung oder einer Zustimmung im Einzelfall zu verwenden. Für die Befestigung von absturzsichernden Verglasungen nach TRAV bzw. DIN 18008-4 sind ebenfalls nur Dübel mit bauaufsichtlicher bzw. europäischer technischer Zulassung oder einer Zustimmung im Einzelfall zu verwenden.
Anwendungsgebiet: Spannungsfreie Abstandsmontage bei Fensterrahmen aus Holz, Kunststoff und Aluminium
Rahmenkopplung
Durch den kleinen Kopf ist ein Verschrauben bei geringen Fensterfalzbreiten möglich. Vorzugsweise Anwendung in Ziegeluntergrund bei allen Rahmenmaterialien
Hinweis: Der ordnungsgemäße Einbau der Bauteile ist unter Berücksichtigung der jeweiligen örtlichen Bausituation (z.B. Fenster-Flügelgewicht, Untergrundbeschaffenheit, Lochbild des Steines) zu überprüfen. Die Befestigung von absturzsichernden Verglasungen nach TRAV bzw. DIN 18008-4 darf mit der AMO-Combi Schraube nur dann erfolgen, wenn eine entsprechende Zustimmung im Einzelfall vor Montagebeginn vorliegt.

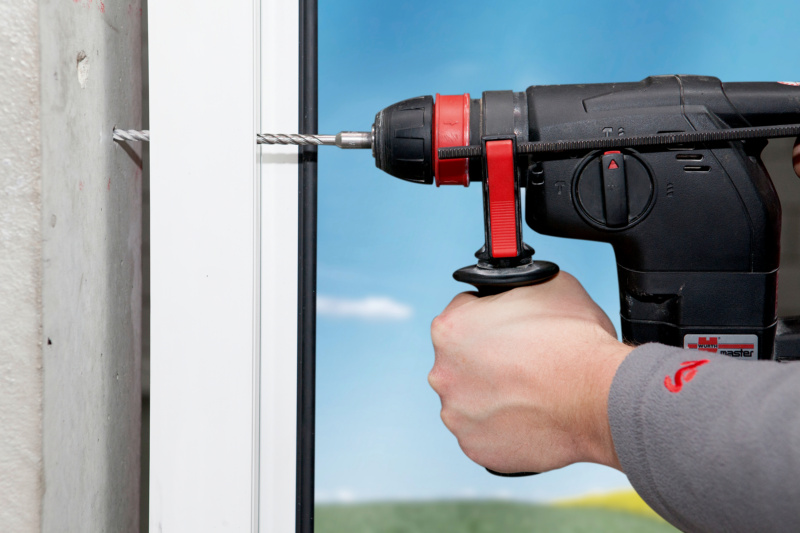

Bohren Sie Loch- und Hohlblocksteine im Drehgang (ohne Schlagwerk)
Bohren Sie Loch- und Hohlblocksteine im Drehgang (ohne Schlagwerk)
Fensterrahmen mit Richtzwingen oder Amo® Bag ausrichten
Schraubenlänge = Rahmenbreite + Abstand + Einschraubtiefe (siehe auch unter 55.2 Amo® III 11,5 mm)
- Inhalt: 200 Stück
